Delem Da66t 125 3+1 4+1 6+1 8+1 Cnc Prensa hidráulica para dobra de chapas metálicas

informação do produto

This Machine is a new CNC bending machine launched by RAYMAX in 2020, and is suitable for manufacturers with high precision and cost performance requirements. The machine is our most popular model by volume anda true workhorse, which is constructed of high quality parts and offers serious reliability. Y1 & Y2 Synchronization technology ensure high approach, bend and return speeds. It`s bending length capability and pressure range can be customized to meet various producing requirements.

Projeto científico

1, movimento síncrono dos eixos Y1 e Y2, cada um controlado por cilindro independente

2, Possibilidade de adicionar opções e atualizações na configuração, em fase posterior

Amigo do ambiente

Baixo ruído durante a espera e rápido down (menos de 25 decibéis), pressionando e retornando, pois a pressão no sistema hidráulico é o controle de circuito fechado do servo motor principal. Consumo de energia menor do que a máquina geral em 60% usando servo motor.

Desempenho estável e durável do corpo da máquina

1，A soldagem integrada da estrutura da máquina.

2，A estrutura da máquina formada pelo centro de usinagem tridimensional CNC em um processo, o que garante o paralelismo e a verticalidade de cada superfície de montagem.

3，Laminação de tensão interna por têmpera.

4，Jato de tiro para remover ferrugem e tratamento antiferrugem.

1. Sistema de controle: DA52s (opcional Cybelec CT8 da Suíça)

Programação rápida de uma página

•Navegação de teclas de atalho

• TFT colorido VGA de 7”

•Até 4 eixos (Y1, Y2 e 2 eixos auxiliares)

• Controle de coroação

• Biblioteca de ferramentas/materiais/produtos

• USB, interface periférica

•The basic machine control functions are Y1 Y2 X R -axis.

• Algoritmos avançados de controle do eixo Y para válvulas de circuito fechado e de circuito aberto

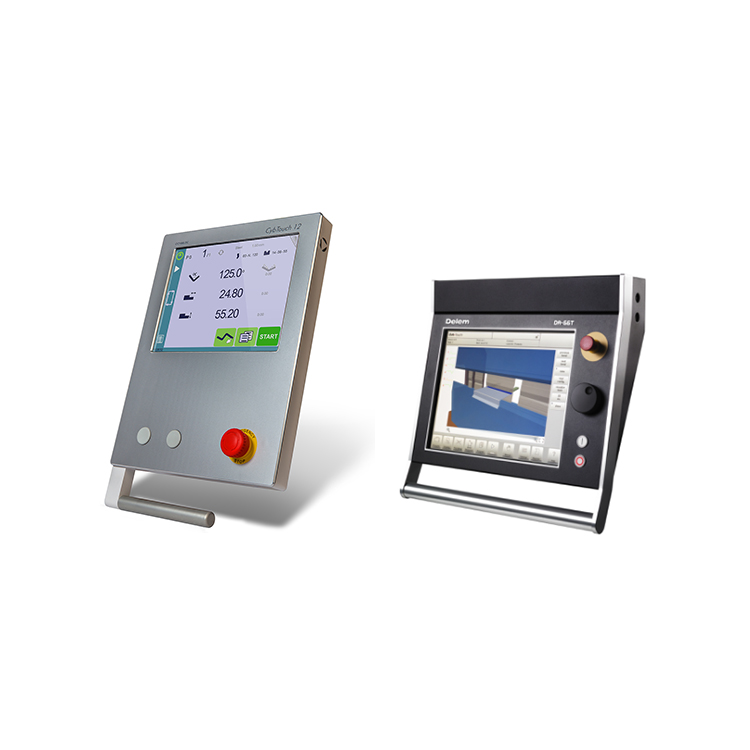

Sistema de controle opcional:

(DA66T DA69T / Cybelec CT8 CT12 da Suíça)

Eixo Opcional (3 1/4 1/6 1/8 1)

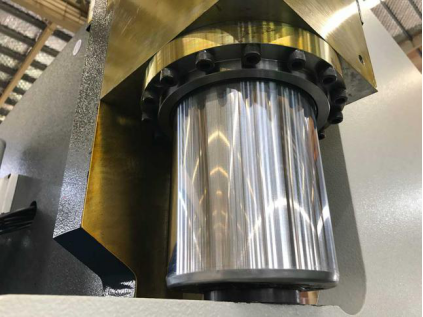

2. Cilindro
Como marca premium chinesa, tem uma vida útil de mais de 10 anos

3. Válvula Proporcional
A válvula proporcional regula precisamente os movimentos dos eixos Y1 Y2

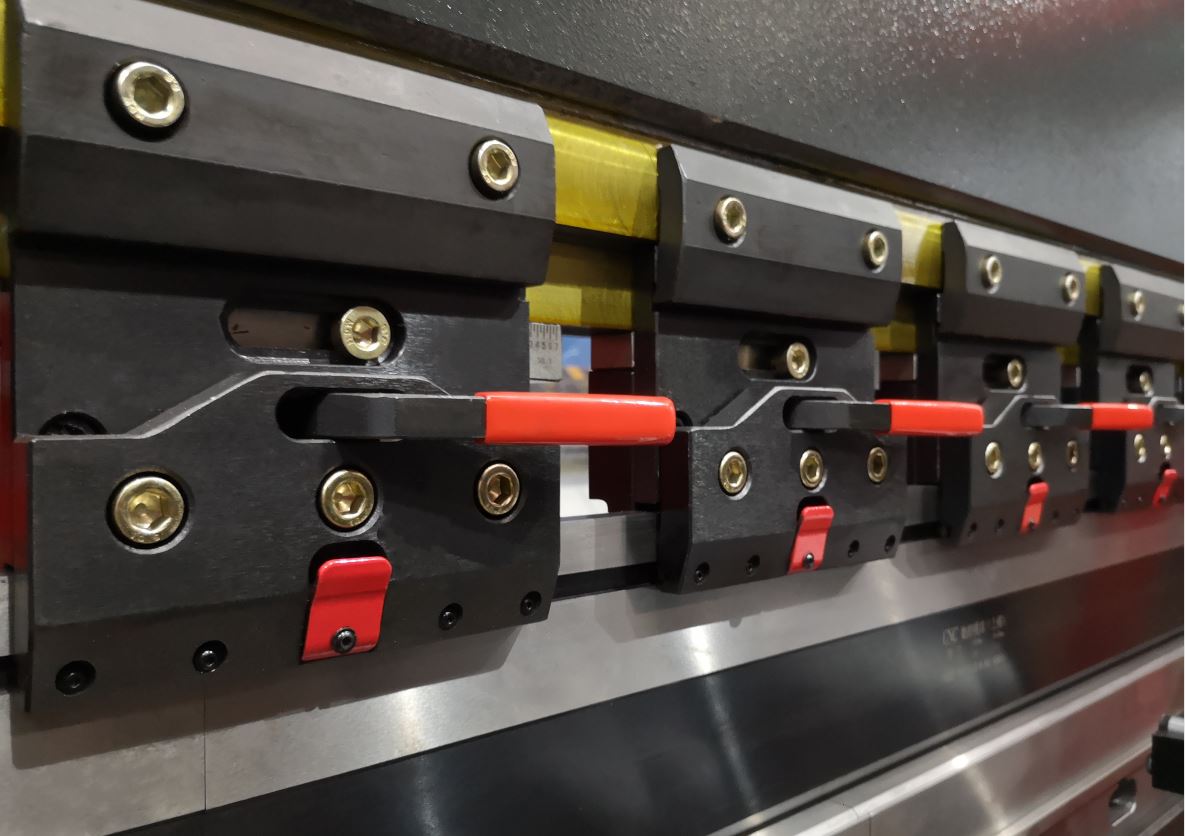

4. Clipe Rápido
Mudanças rápidas de ferramentas graças à configuração vertical，para reduzir seus tempos de configuração

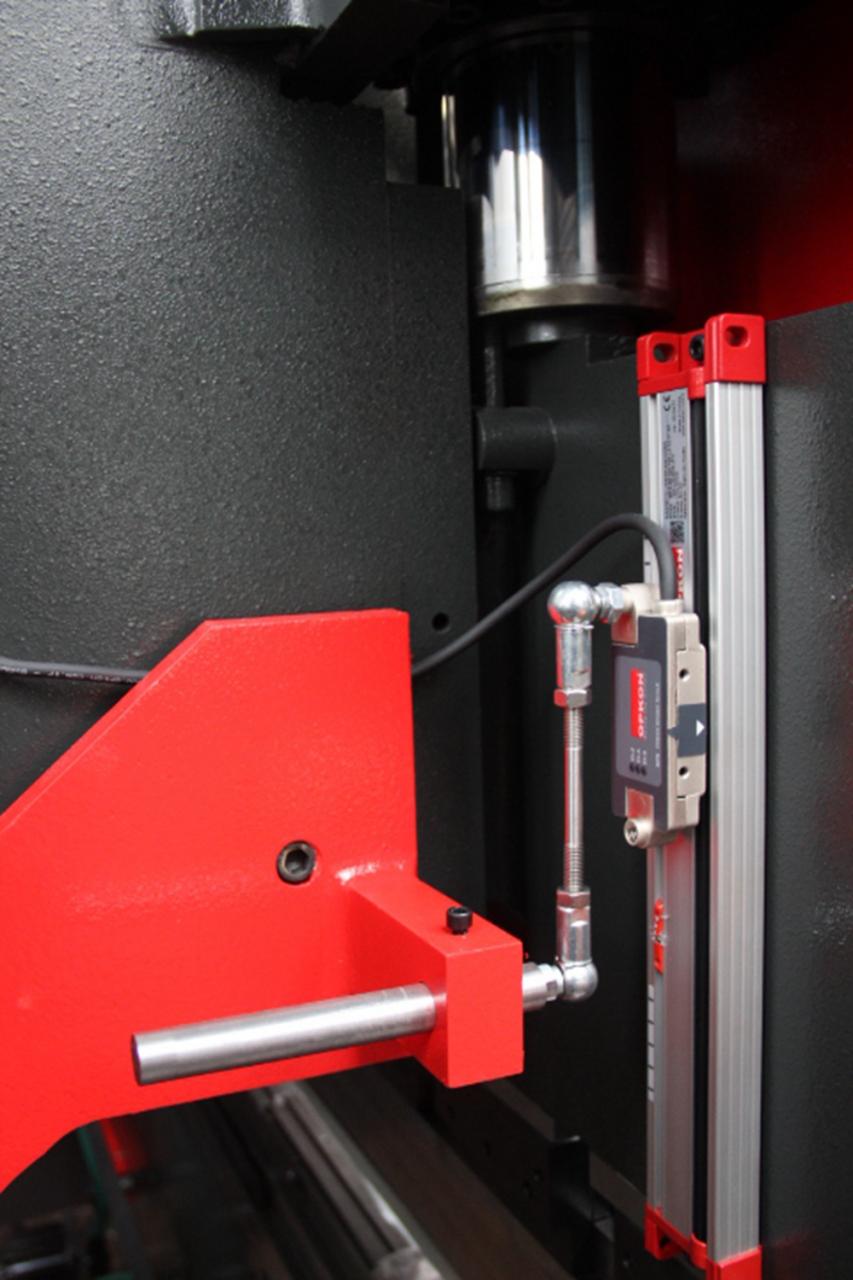

5. Régua de grade fornece posicionamento preciso
Optic linear guide system is fixed to the machine bed by separated arm. By this solution, all yaw values are able to record to adjust your bindings sensitivities & repeatability.

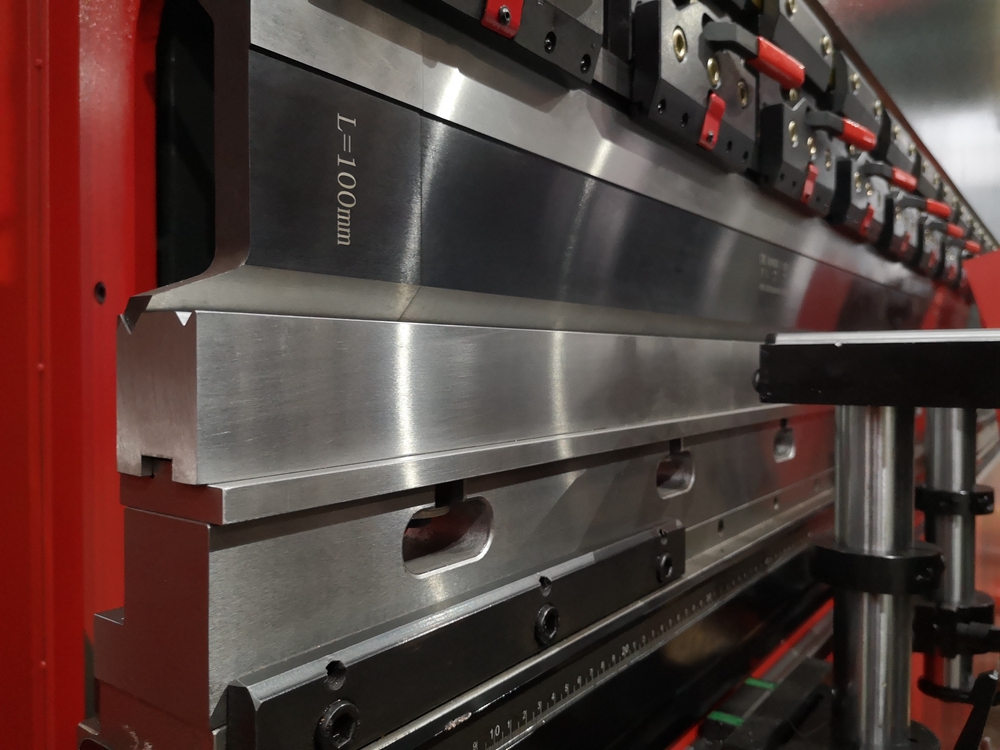

6. Molde CNC (Golin)
Molde concêntrico CNC，Multifuncional, fácil de mudar de lado

7. Sistema de coroação automática
Compensação equalizada, ângulo de dobra perfeitoControle pelo sistema de controle CNC DA52s

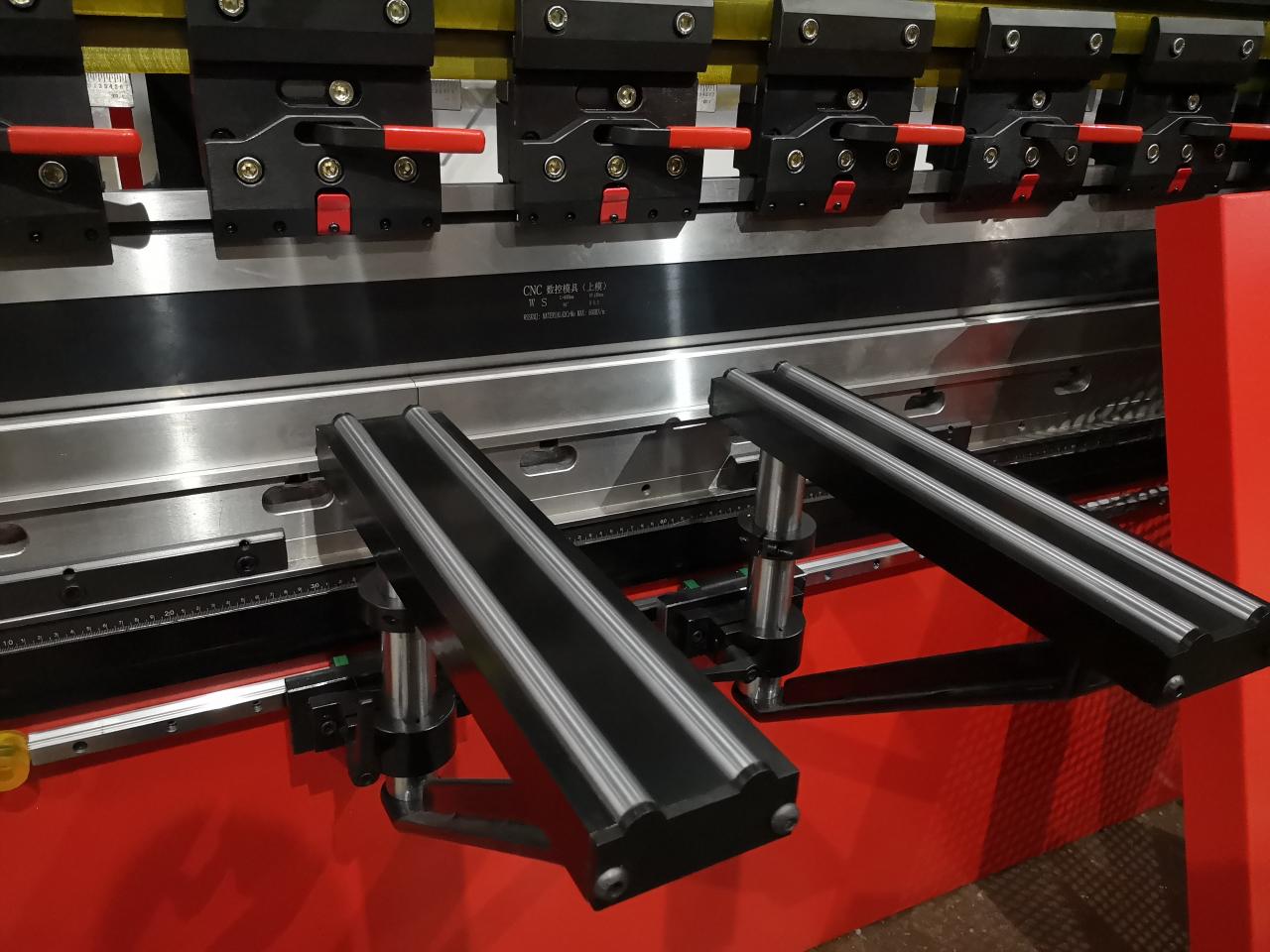

8. Braço de Apoio
Os suportes de suporte ergonômicos e a iluminação led da área de trabalho servem para maximizar sua facilidade de operação

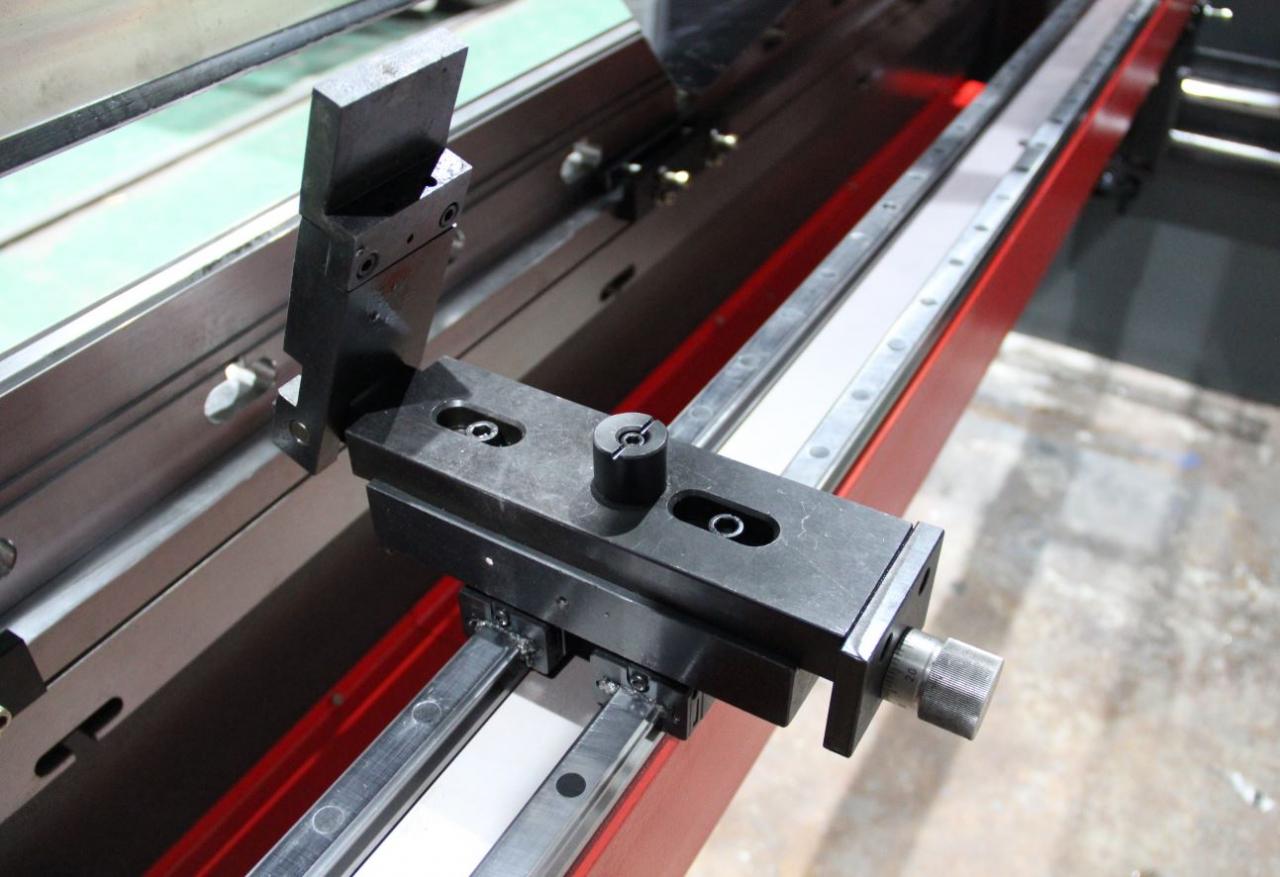

9. Guias Lineares Duplas e Viga de Suporte Integrada
Para melhorar a precisão do movimento do dedo

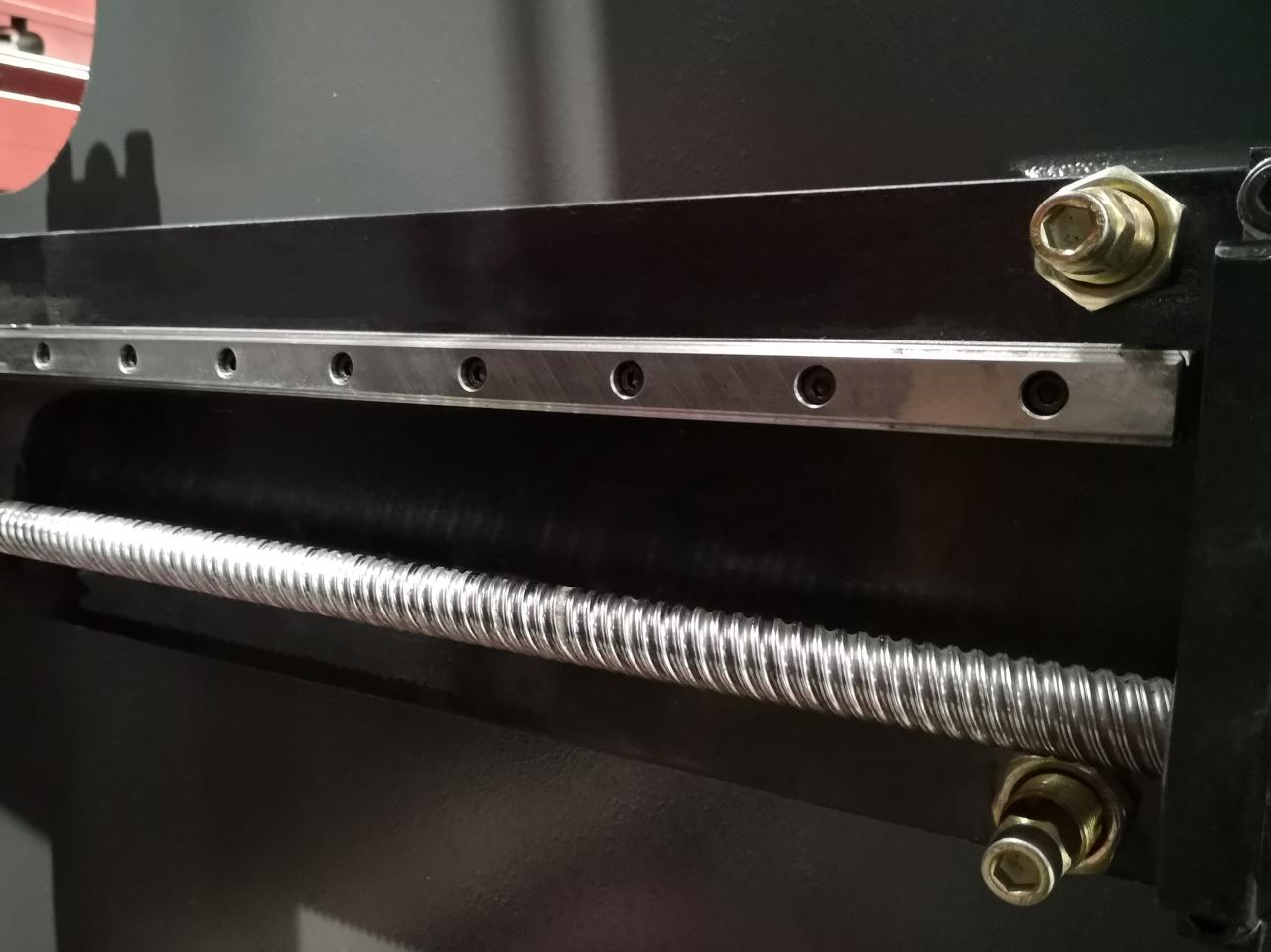

10. Fuso de esferas e guia linear
Medidores traseiros dinâmicos e eixo de alta velocidade graças ao fuso de esferas e guia linear para melhorar a precisão do movimento do medidor traseiro

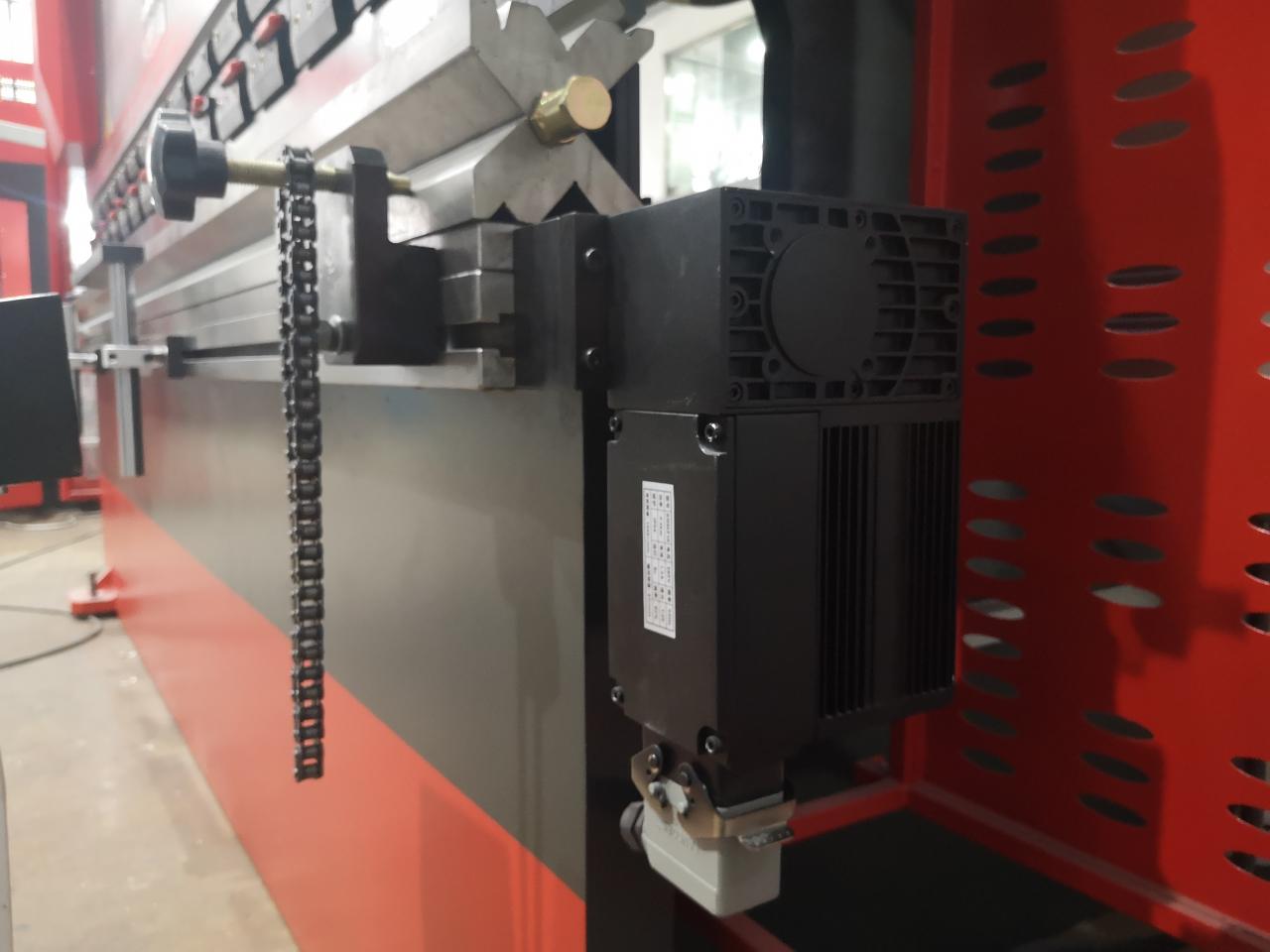

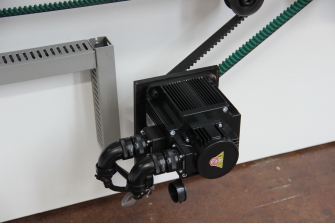

11. Servomotor
Posicionamento dos eixos X e Y do servoconversor para aumentar a velocidade e a precisão.

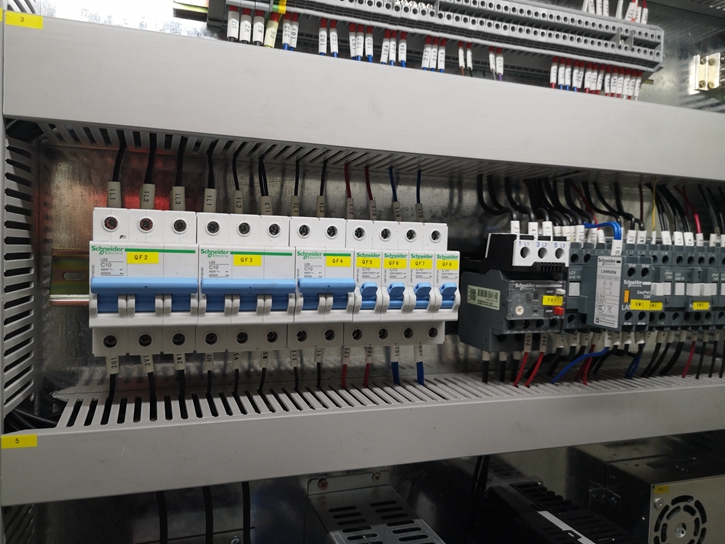

12. Principais componentes elétricos
Seleção de marcas internacionais, desempenho estável e duradouro.

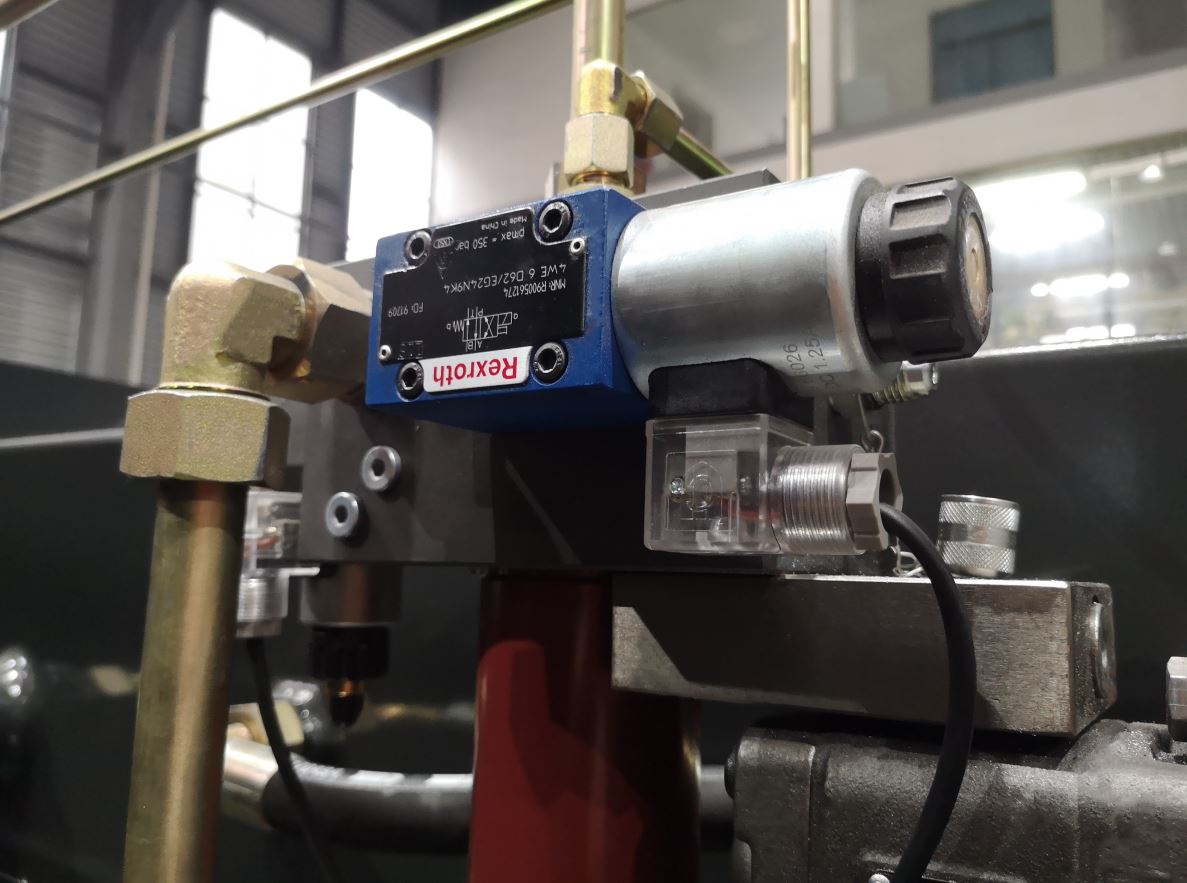

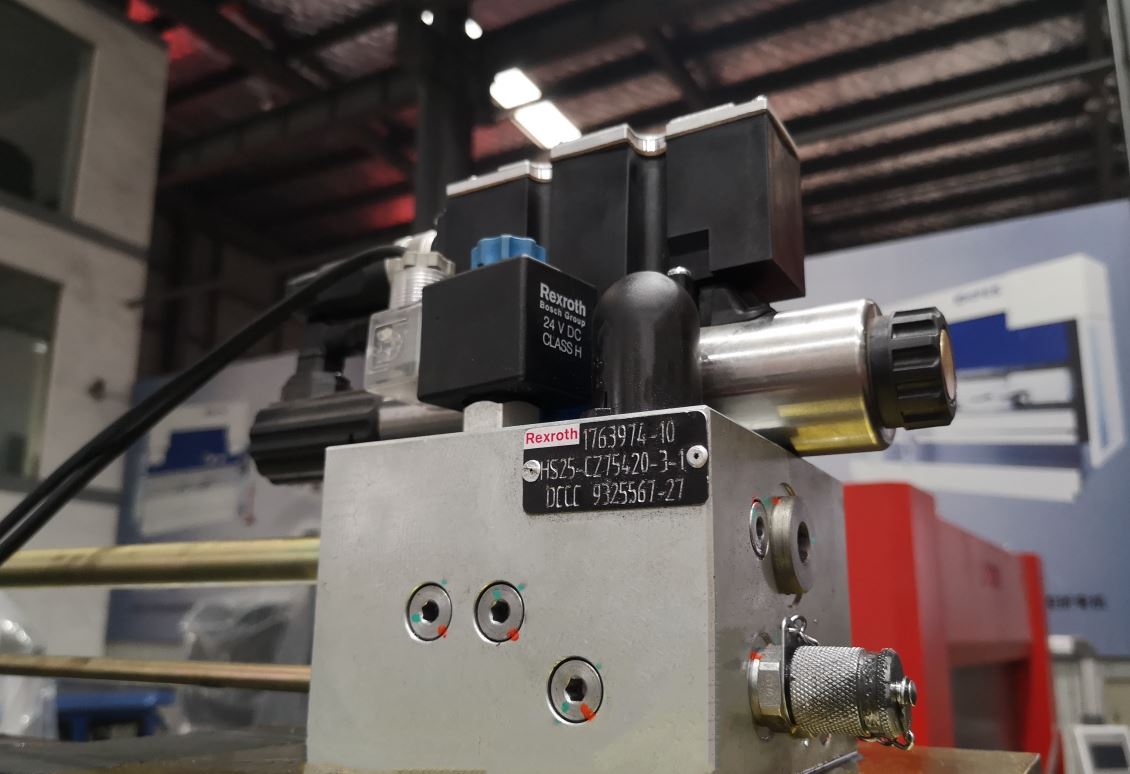

13. Válvula Hidráulica
Seleção de marcas internacionais, desempenho estável e duradouro.

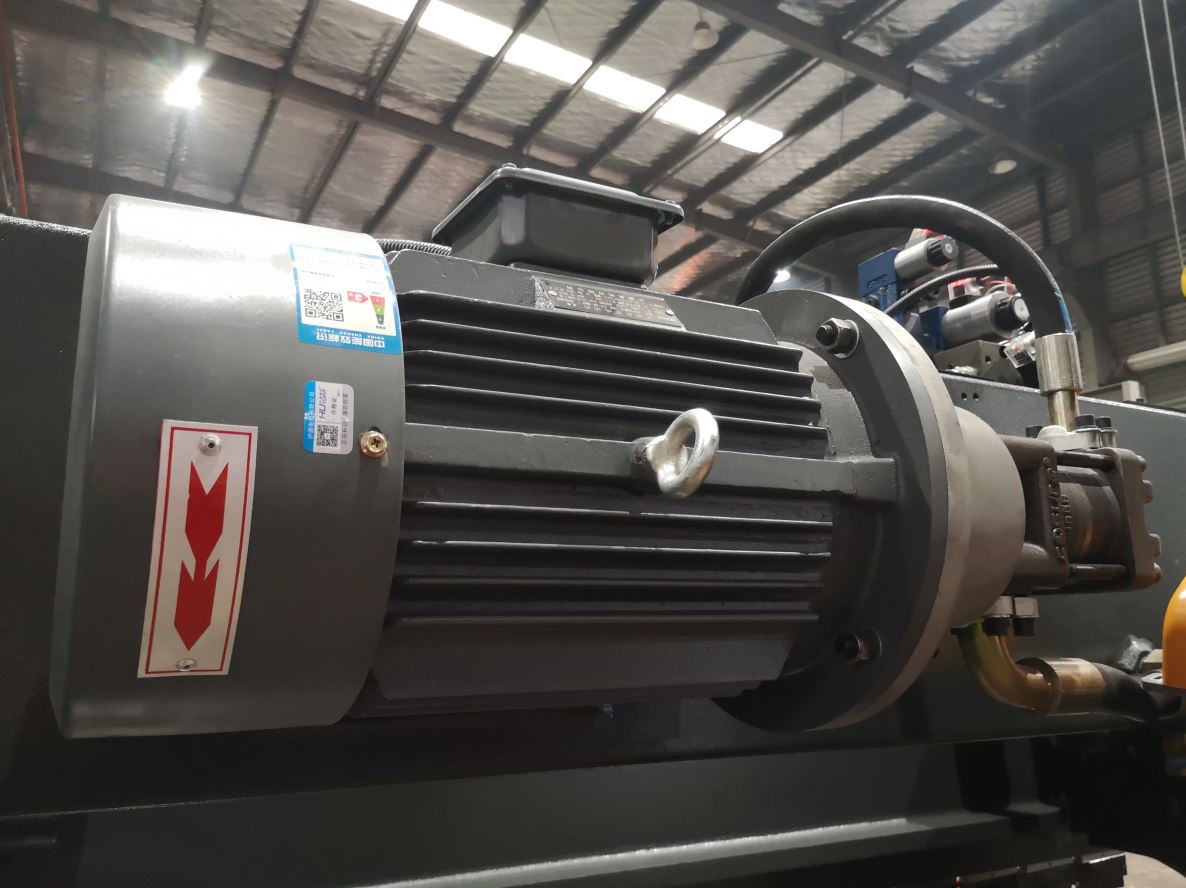

14. Motor principal（Siemens da Alemanha）Bomba de óleo（Sunny da América）
Seleção de marcas internacionais, desempenho estável e duradouro.

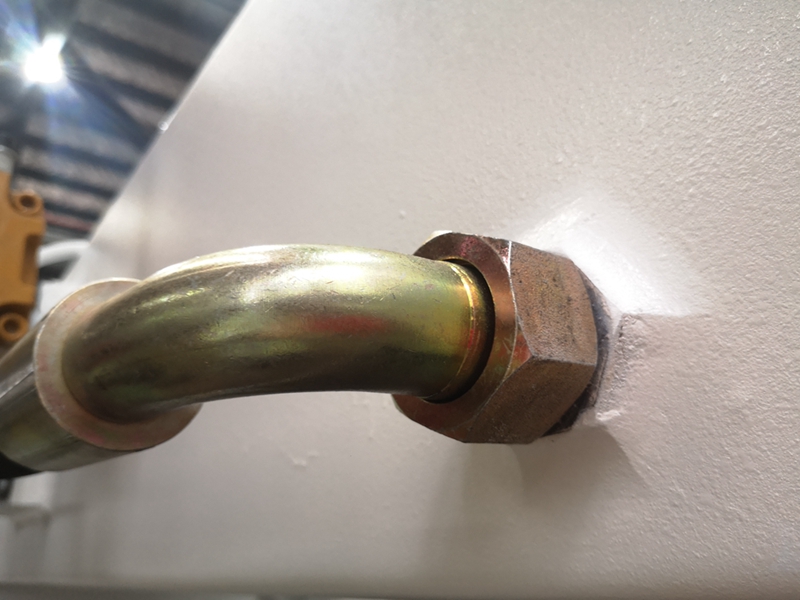

15. Junta de tubulação (EMB do alemão)
Para evitar vazamento de óleo, fácil de reparar

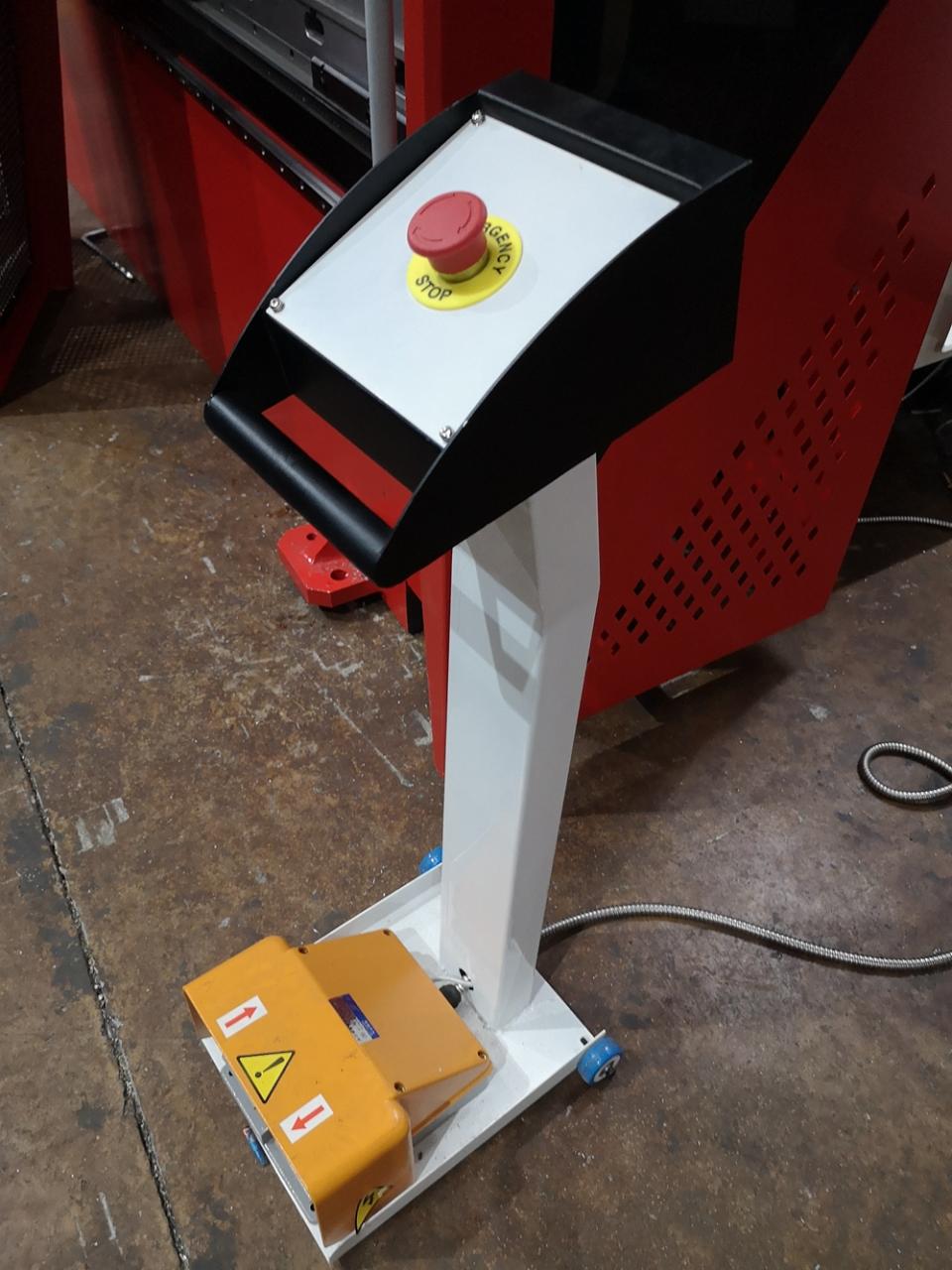

16. Componentes Elétricos do Interruptor de Pedal (Schneider da França)

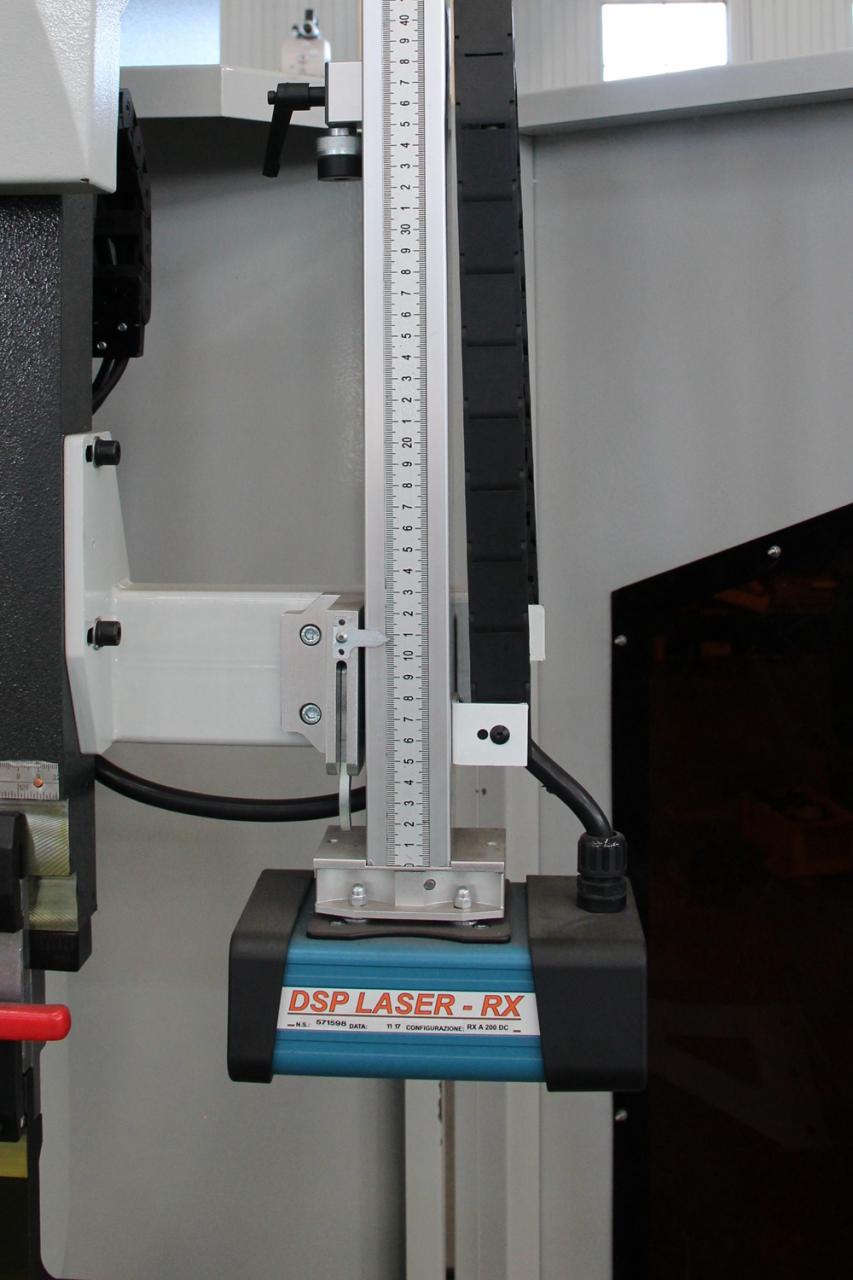

17. DSP Laser Seguro (Opcional)
A lâmina pára quando o obstáculo é detectado pelo laser.

Parâmetros técnicos

Modelo	Distância dos pólos (mm)	Profundidade da garganta (mm)	Curso do controle deslizante (mm)	Altura máxima (mm)	Potência (kw)	Peso (kg)	Demensão (mm)
40T/2200	1850	230	80	320	4	2750	2200x1200x1900
40T/2500	1850	230	80	320	4	3000	2500x1200x1900
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800
160T/5000	3900	320	160	460	11	13500	5000x1900x3100
160T/6000	4900	320	160	460	11	18500	6300x1900x3200
200T/3200	2480	320	200	460	11	11000	3200x1950x2800
200T/4000	2900	320	200	460	11	12500	4000x1950x2800
200T/5000	3900	320	200	460	11	14000	5000x1950x3000
200T/6000	4900	320	200	460	11	20000	6000x1950x3300
250T/3200	2450	400	250	590	18.5	18500	3250x2000x3200
250T/4000	2900	400	250	590	18.5	20000	4000x2000x3400
250T/5000	3900	400	250	590	18.5	23000	5000x2000x3400
250T/6000	4900	400	250	590	18.5	27000	6000x2000x3400
300T/3200	2450	400	250	590	22	20500	3200x2000x3450
300T/4000	2900	400	250	590	22	22000	4000x2000x3450
300T/5000	3900	400	250	590	22	25000	5000x2000x3450
300T/6000	4900	400	250	590	22	28000	6000x2000x3450
400T/3200	2400	400	250	590	30	22500	3200x2180x3400
400T/4000	2900	400	250	590	30	25000	4000x2180x3400
400T/5000	3900	400	250	590	30	29000	5000x2180x3500
400T/6000	4900	400	250	590	30	34000	6000x2180x3800
500T/5000	3900	400	250	590	45	42000	5050x3500x3700
500T/6000	4900	400	320	590	45	54000	6050x3500x3700
600T/4000	2900	400	320	590	55	44000	4050x4500x3700
600T/6000	4900	400	320	590	55	60000	6050x4500x3700

Detalhes

• Curso do Deslizador (mm): 120 mm
• Nível Automático: Totalmente Automático
• Profundidade da Garganta (mm): 320 mm
• Tipo de máquina: Sincronizado
• Comprimento da Mesa de Trabalho (mm): 3200 mm
• Largura da Mesa de Trabalho (mm): 150 mm
• Dimensão: 3200x1600x2600mm
• Condição: Nova
• Material/Metal Processado: Latão/Cobre, Aço Inoxidável, LIGA, Aço Carbono, Alumínio
• Automação: Automática
• Serviços Extras: Formação de Pontas
• Ano: 2020
• Peso (KG): 7000
• Potência do motor (kw): 7,5 kw
• Principais Pontos de Venda: Multifuncional
• Garantia: 2 anos
• Applicable Industries: Building Material Shops, Machinery Repair Shops, Manufacturing Plant, Food & Beverage Factory, Printing Shops, Construction works , Energy & Mining, Food & Beverage Shops
• Localização do Showroom: Nenhum
• Tipo de marketing: novo produto 2020
• Relatório de Teste de Máquinas: Fornecido
• Inspeção de saída de vídeo: Fornecido
• Garantia dos componentes principais: 1 ano
• Componentes principais: Rolamento, Motor, Vaso de pressão, Motor, Outros
• Modelo: Série WE67K-125T/3200
• Matéria-prima: Chapa / Rolamento de Chapas

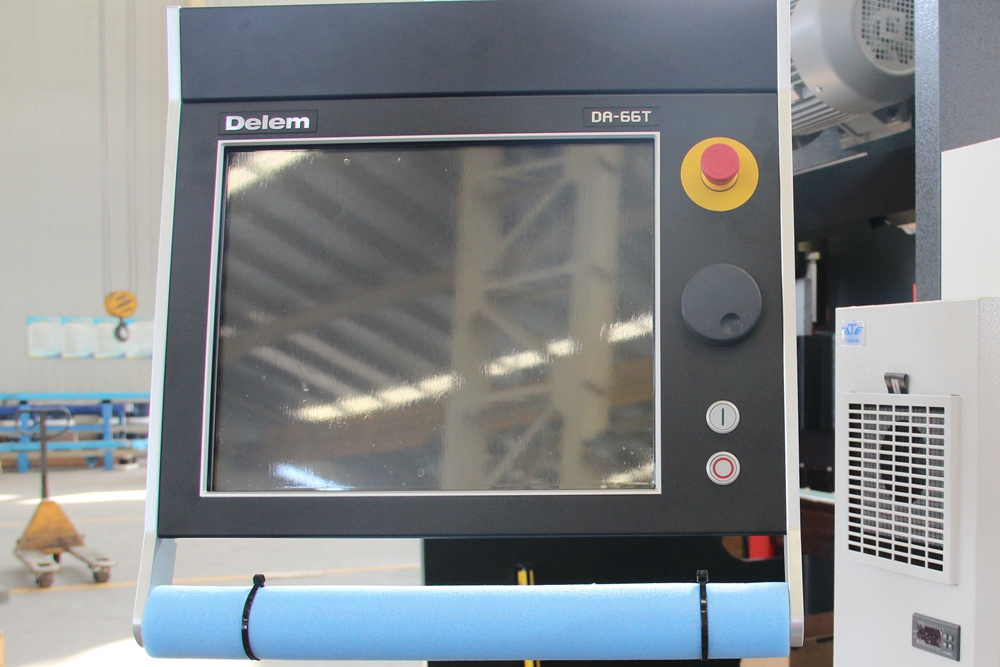

• Sistema de controle: Delem DA66T
• Control Axes: Y1 Y2 X W-axis Crowning
• Componentes elétricos: Schneider da França
• Motor principal: Siemens da Alemanha
• Prazo de execução: 15 dias
• Uso: Dobragem de chapas metálicas
• Certificação: CE ISO
