Descrição dos produtos

Press Brake é uma nova máquina de dobra CNC lançada pela RAYMAX em 2020 e é adequada para fabricantes com requisitos de alta precisão e desempenho de custo. Máquina de dobra CNC de 4 eixos é o nosso modelo mais popular em volume e um verdadeiro cavalo de batalha, construído com peças de alta qualidade e oferece confiabilidade séria. A tecnologia de sincronização Y1 e Y2 garante altas velocidades de aproximação, curva e retorno. Sua capacidade de comprimento de dobra e faixa de pressão podem ser personalizados para atender a vários requisitos de produção.

Prensa dobradeira hidráulica 160t-4000 CNC

Desempenho estável e durável do corpo da máquina

1, a soldagem integrada da estrutura da máquina.

2, a estrutura da máquina formada pelo centro de usinagem tridimensional CNC em um processo, o que garante o paralelismo e a verticalidade de cada superfície de montagem.

3, laminação de tensão interna temperando a explosão de tiro para remover a ferrugem e o tratamento antiferrugem.

4, explosão de tiro para remover ferrugem e tratamento antiferrugem.

Projeto científico

1, movimento síncrono dos eixos Y1 e Y2, cada um controlado por cilindro independente.

2, Possibilidade de adicionar opções e atualizações na configuração, em fase posterior.

Amigo do ambiente

Baixo ruído durante a espera e rápido down (menos de 25 decibéis), pressionando e retornando, pois a pressão no sistema hidráulico é o controle de circuito fechado do servo motor principal. Consumo de energia menor do que a máquina geral em 60% usando servo motor.

Parâmetros técnicos

Para mais modelos de máquinas, entre em contato conosco, responderemos o mais rápido possível!
ModeloDistância dos pólos
(milímetros)
Profundidade da garganta
(milímetros)
Curso do controle deslizante
(milímetros)
altura máxima
(milímetros)
Poder
(kw)
Peso
(kg)
Demensão (mm)
63T/250019002501003205.540002500x1300x2210
63T/320025602501003205.548003200x1300x2210
80T/250019903001003207.550002500x1400x2300
80T/320025603201003507.560003200x1500x2300
80T/400032003201003507.570004000x1500x2400
100T/250019903201203507.560002500x1600x2400
100T/320026003201204007.568003200x1600x2600
100T/400032003201204007.580004000x1600x2600
125T/320026003201204007.570003200x1600x2600
125T/400032003201204007.585004000x1600x2600
160T/3200258032012046011100003200x1700x2700
160T/4000290032016046011110004000x1700x2800

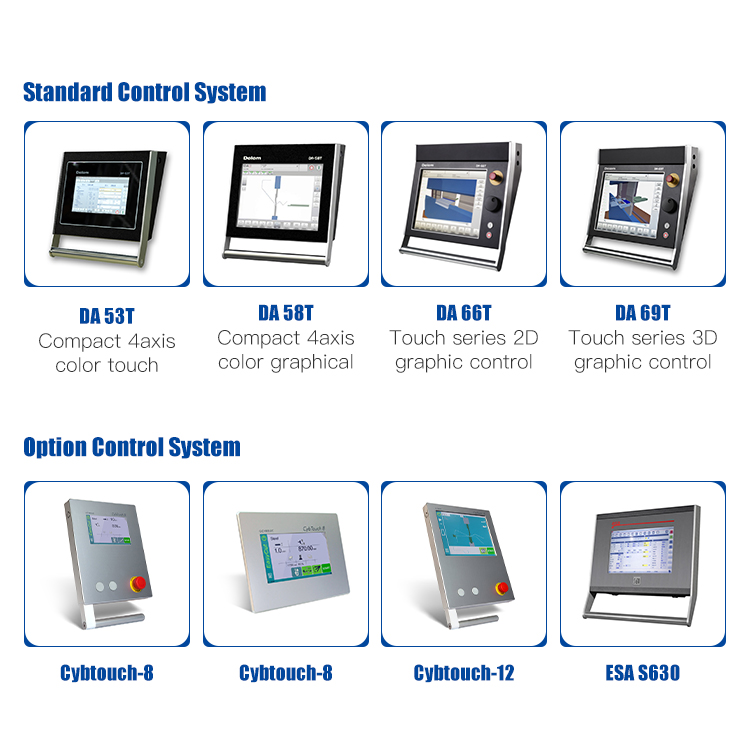

Sistema de controle

Prensa dobradeira hidráulica CNC de 4 eixos 160t-4000

A máquina de dobra CNC Amuda pode ser equipada com vários sistemas de controle. Nosso sistema backgauge de alta eficiência oferece aos nossos clientes diferentes soluções de automação.

Exibição da máquina

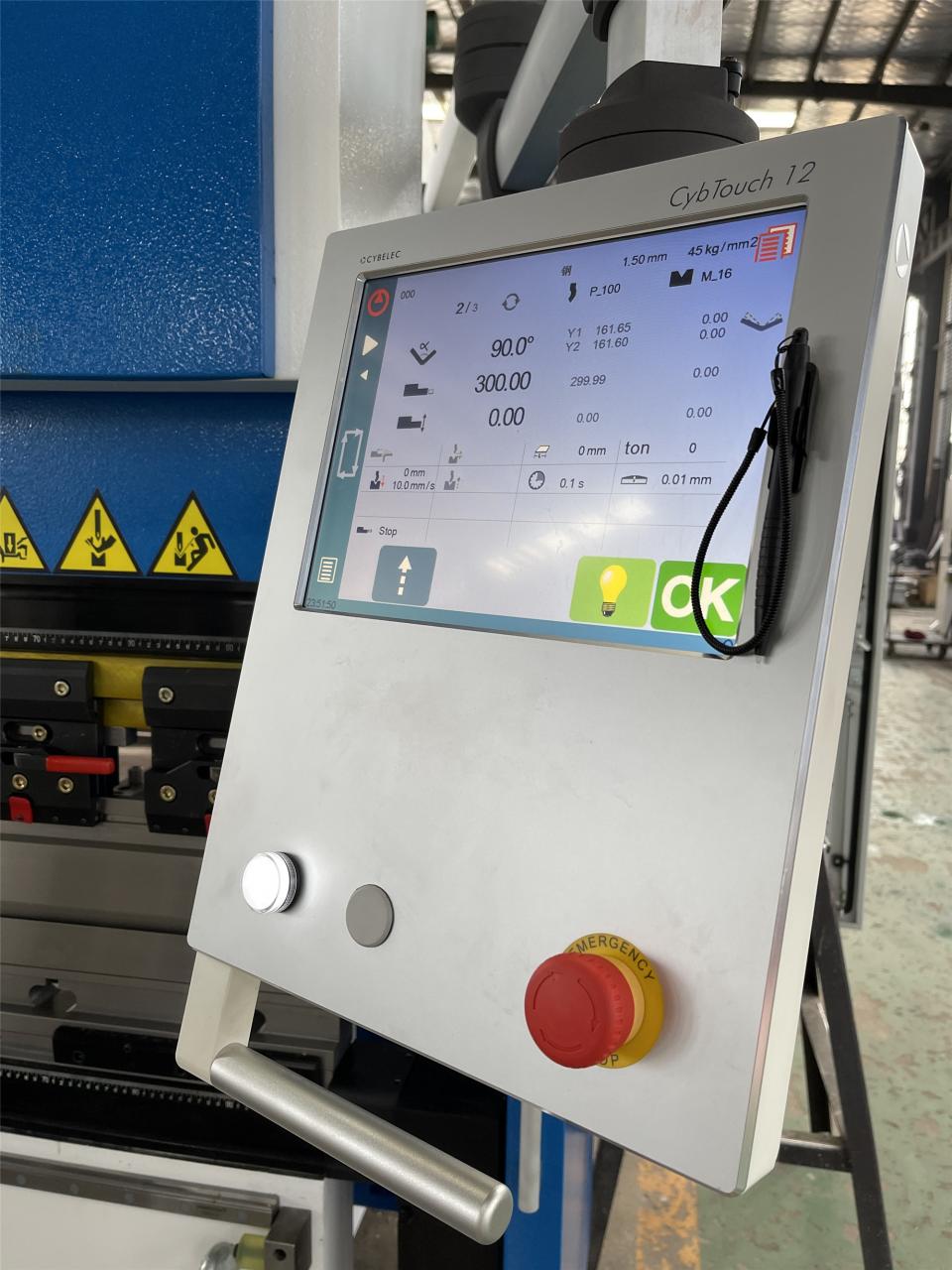

Prensa dobradeira hidráulica CNC de 4 eixos 160t-4000Sistema de Controlador Cybtouch-12

1. Controla 4 eixos.

2. Seqüenciamento automático de dobras (opcional).

3. Cálculo de tolerância de dobra.

4. Pressão - cálculo de coroamento.

5. Ferramentas modulares para cada peça ou dobra.

6. Correção de ângulo e bitola traseira.

7. Tele-manutenção via conexão sem fio com PC ou notebook.

8. Porta USB para cartão de memória para transferência/backup de dados.

Mesa de trabalho de alta eficiência
Prensa dobradeira hidráulica CNC de 4 eixos 160t-4000
1, você pode usar todo o comprimento de dobra, pois não há contornos de interferência.
Prensa dobradeira hidráulica CNC de 4 eixos 160t-4000
2, molde personalizado CNC
Prensa dobradeira hidráulica CNC de 4 eixos 160t-4000

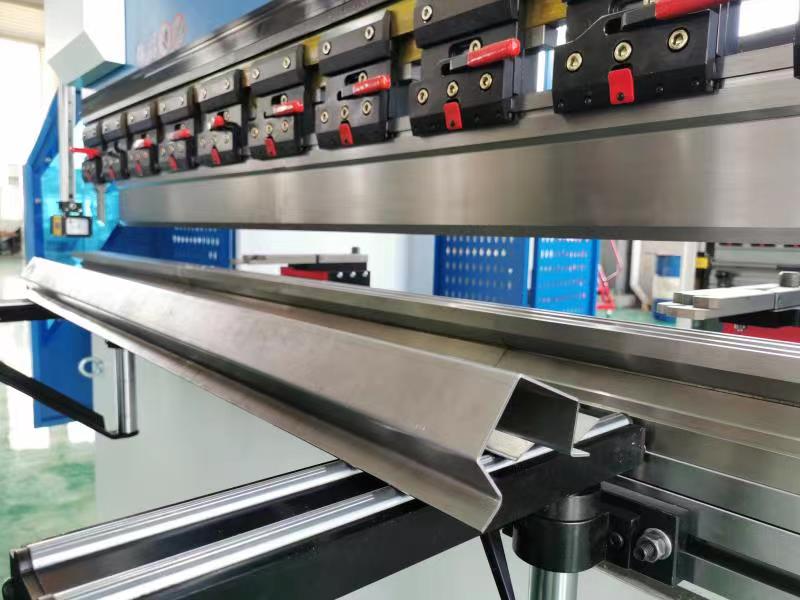

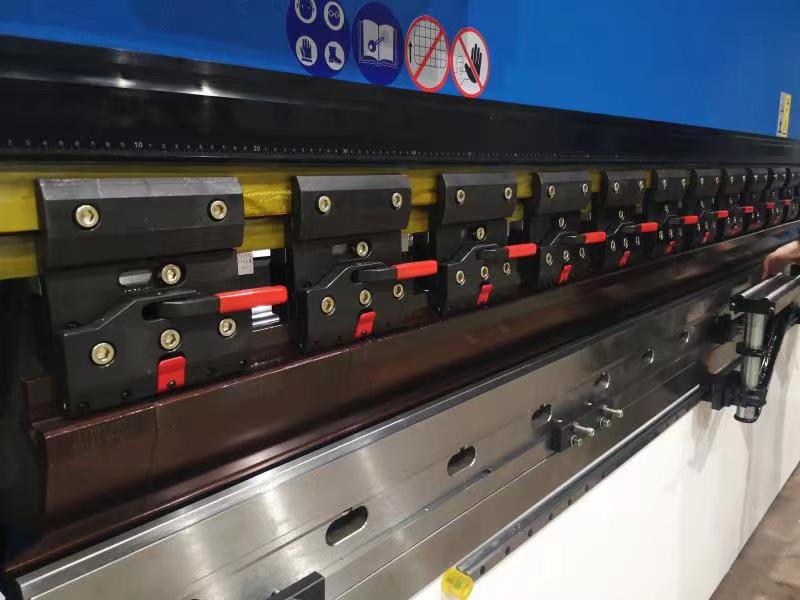

3, Quick clip: trocas rápidas de ferramentas graças à configuração vertical, para reduzir os tempos de configuração.
Prensa dobradeira hidráulica CNC de 4 eixos 160t-4000

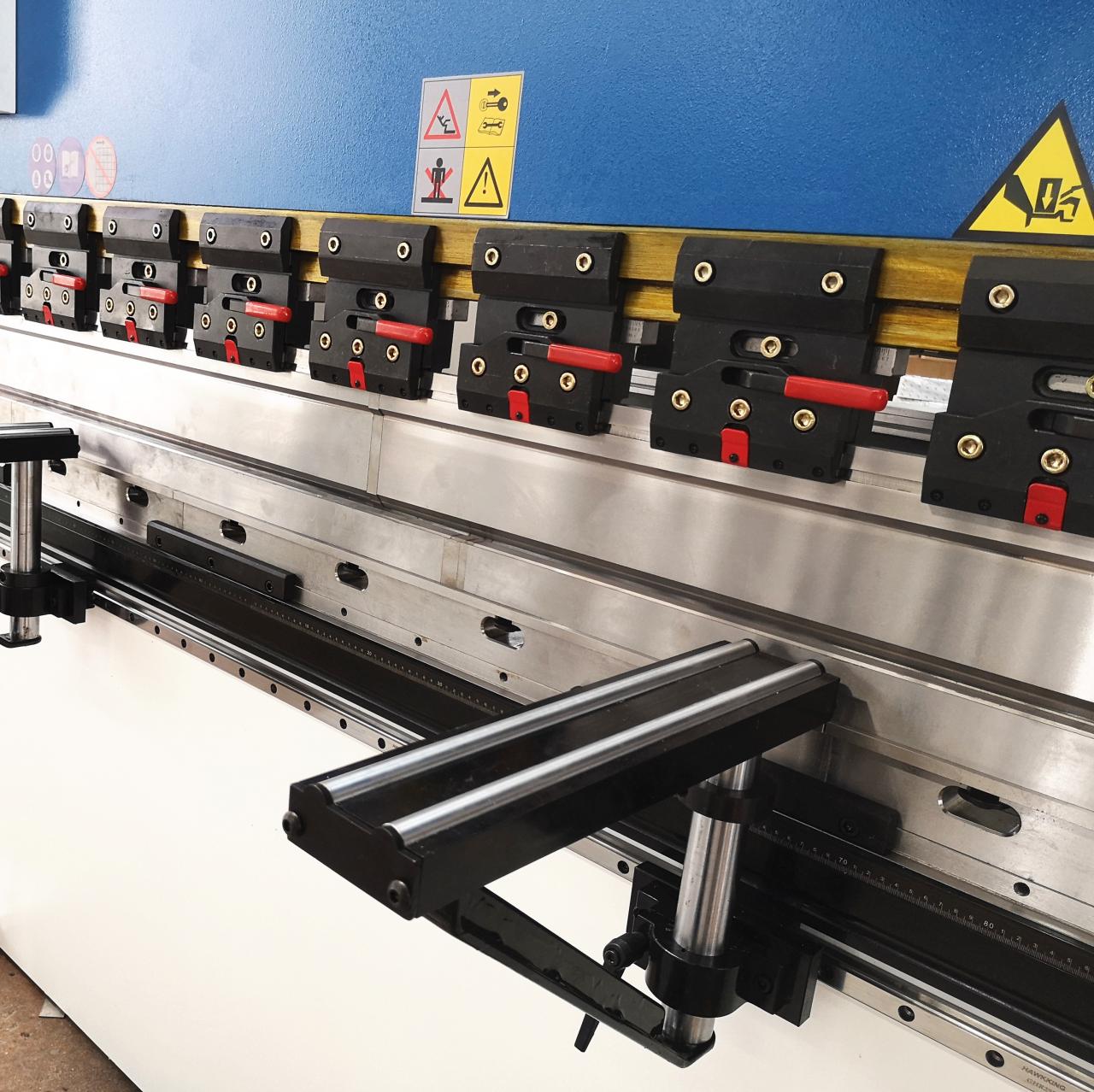

4, Braços de suporte: Os suportes de suporte ergonômicos e a iluminação led da área de trabalho servem para maximizar sua facilidade de operação.
Prensa dobradeira hidráulica CNC de 4 eixos 160t-4000

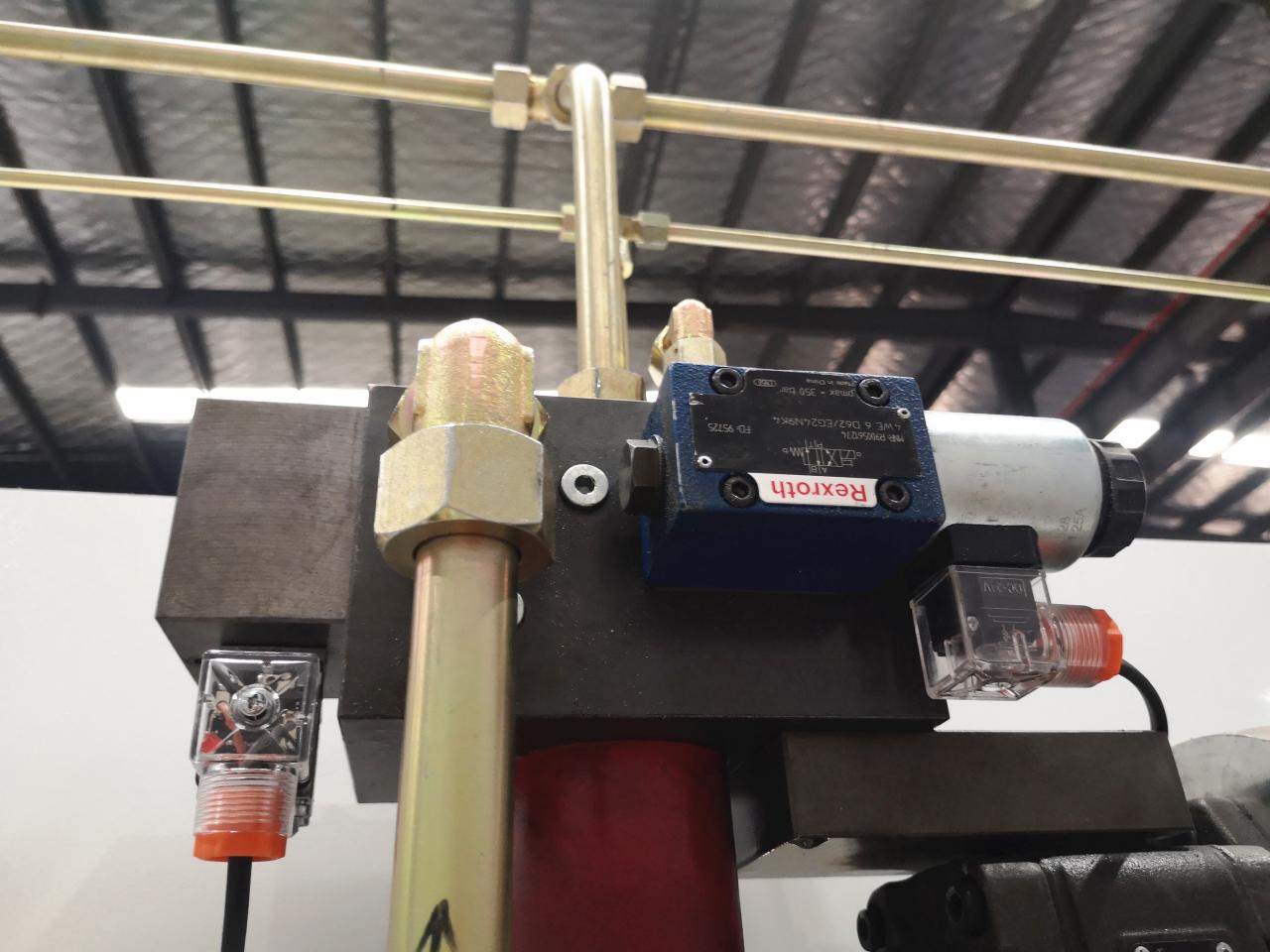

5. Válvula Hidráulica (Rexroth da Alemanha)
Prensa dobradeira hidráulica CNC de 4 eixos 160t-4000

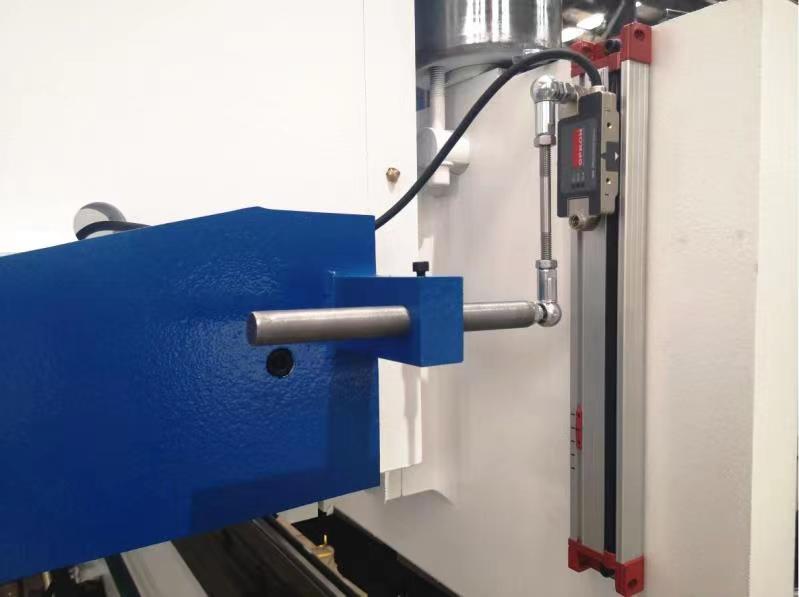

6, régua de grade GIVI (da Itália): curso de posicionamento preciso
Prensa dobradeira hidráulica CNC de 4 eixos 160t-4000
7, sistema de coroamento automático: para dar um ângulo de flexão mais preciso
Prensa dobradeira hidráulica CNC de 4 eixos 160t-4000

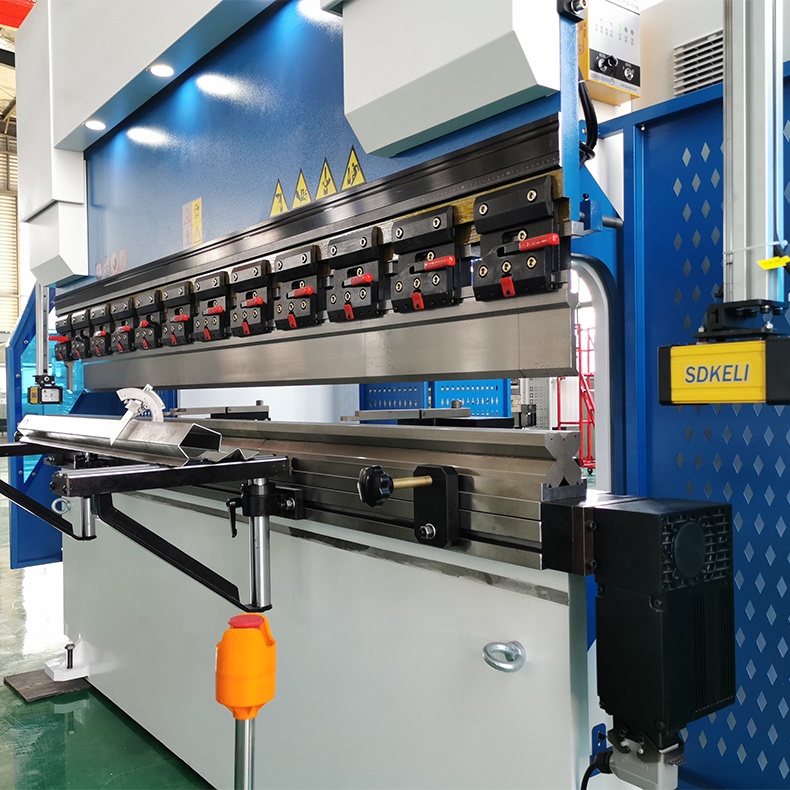

8, medidor traseiro de alta eficiência e poderoso seguro a laser
Prensa dobradeira hidráulica CNC de 4 eixos 160t-4000

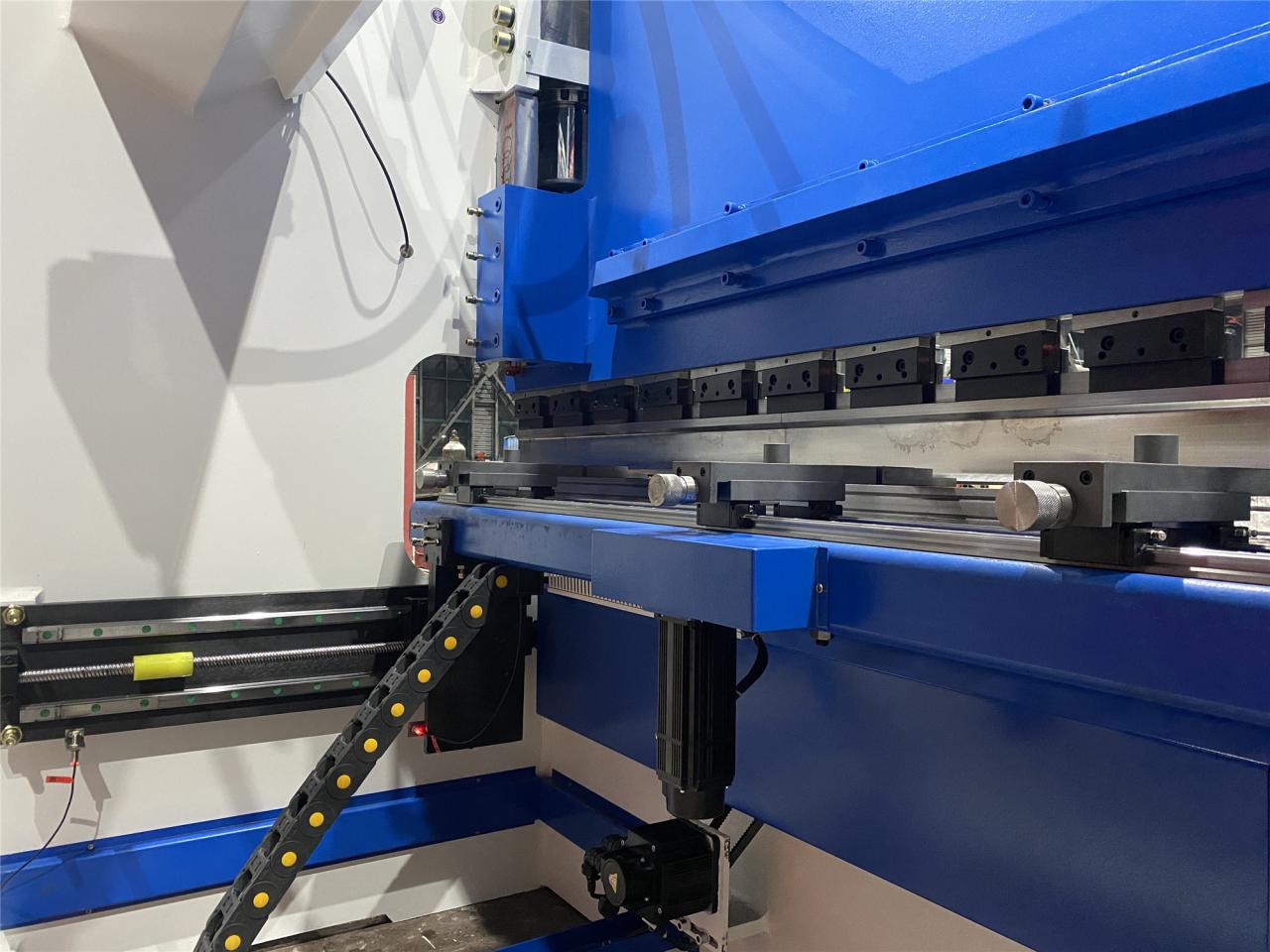

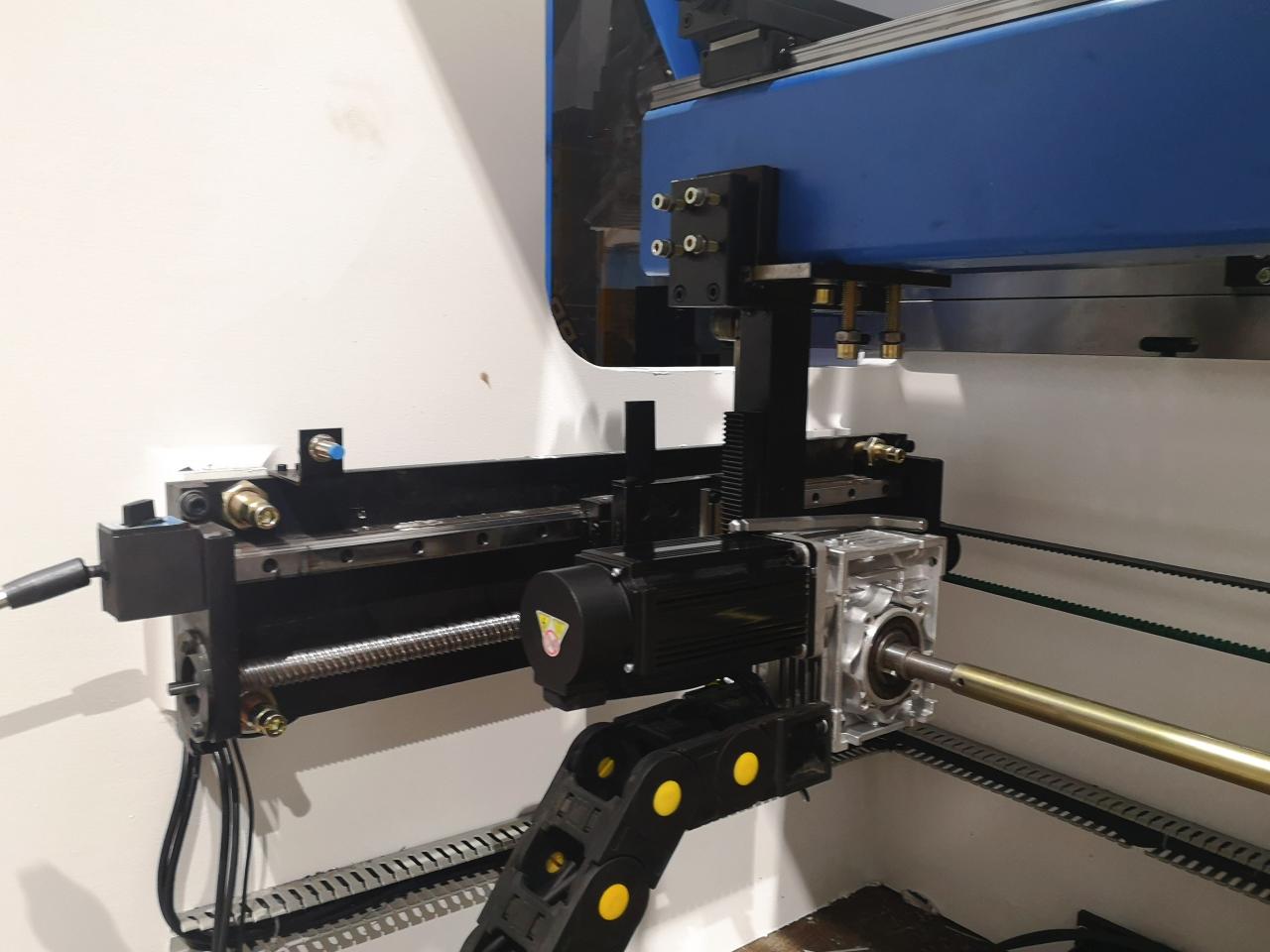

1, calibre traseiro da movimentação do servo motor: sistema do calibre traseiro da movimentação do servo para aumentar a economia de energia speed.and.
Prensa dobradeira hidráulica CNC de 4 eixos 160t-4000

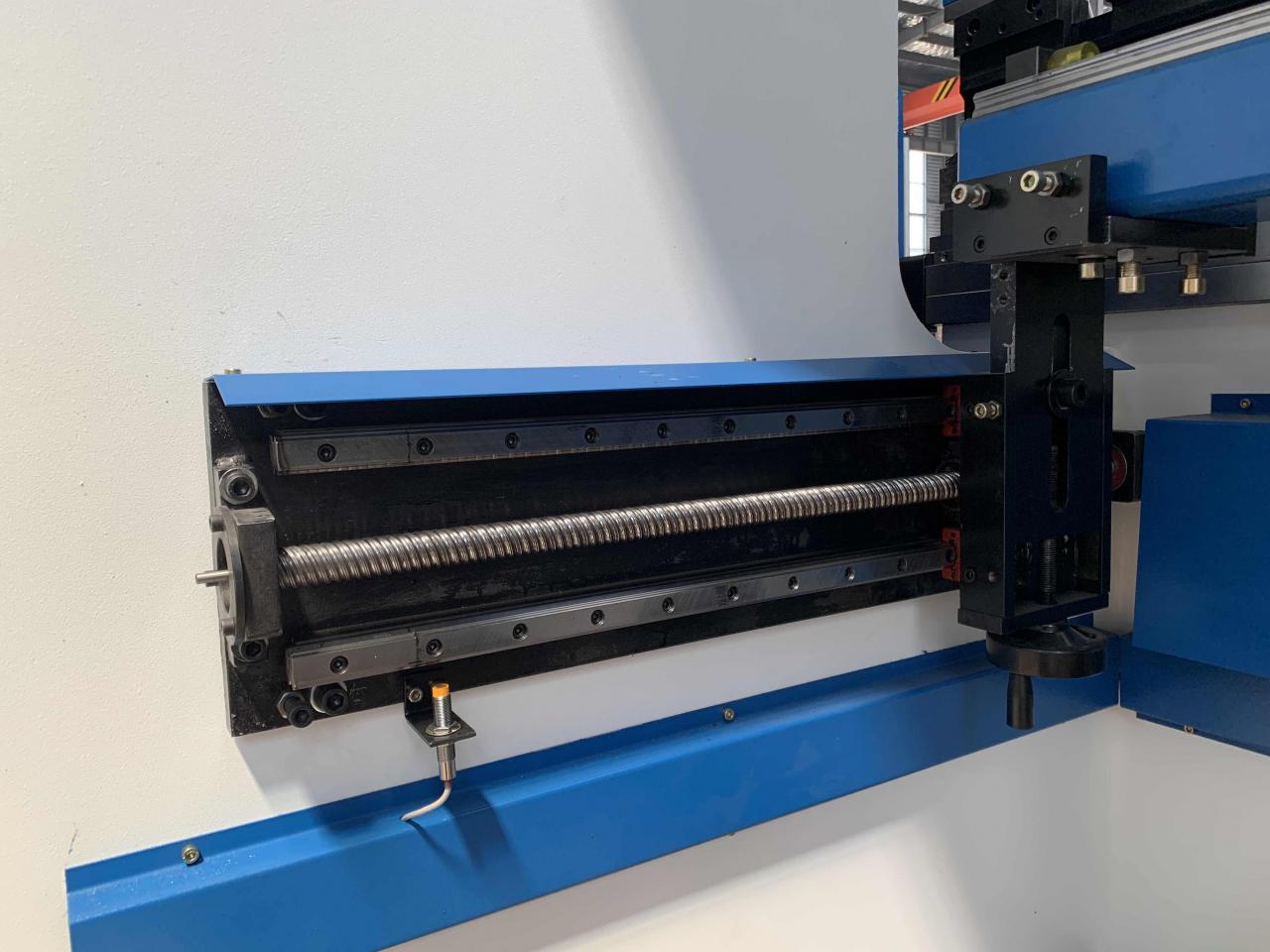

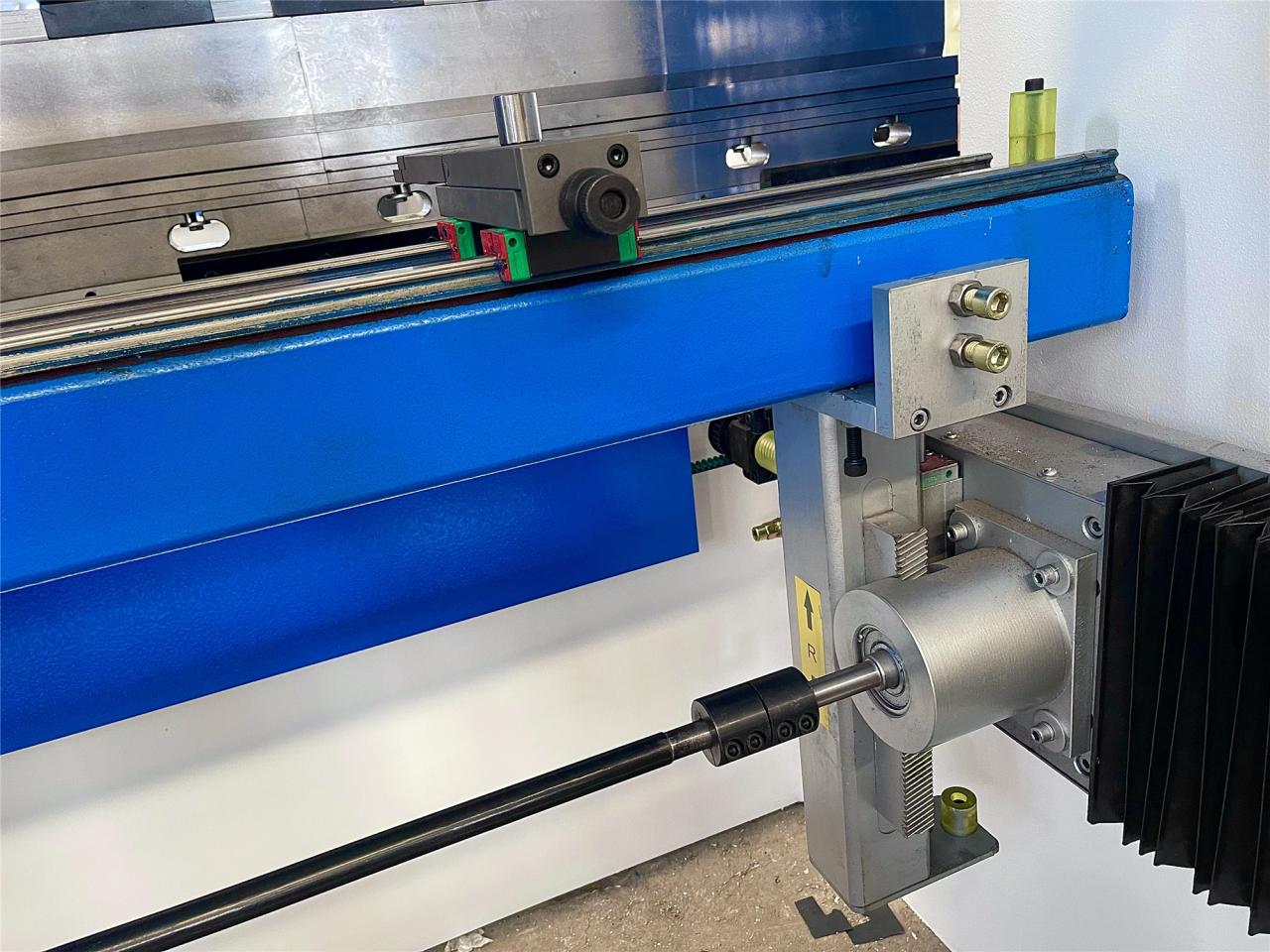

2, o fuso de esferas e guias lineares traseiros dinâmicos e o eixo de alta velocidade graças ao fuso de esferas e guia linear.
Prensa dobradeira hidráulica CNC de 4 eixos 160t-4000

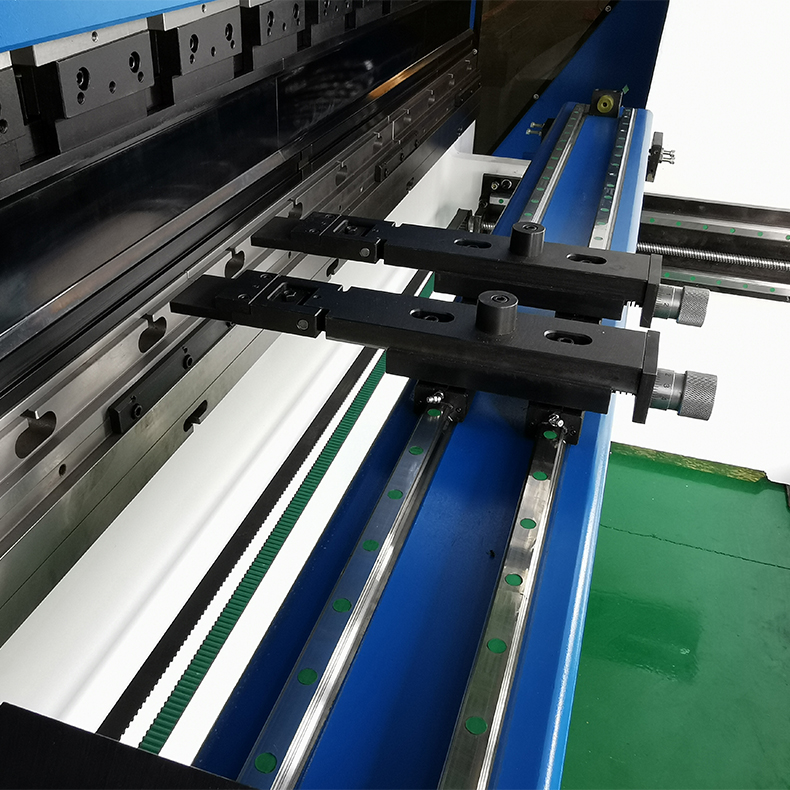

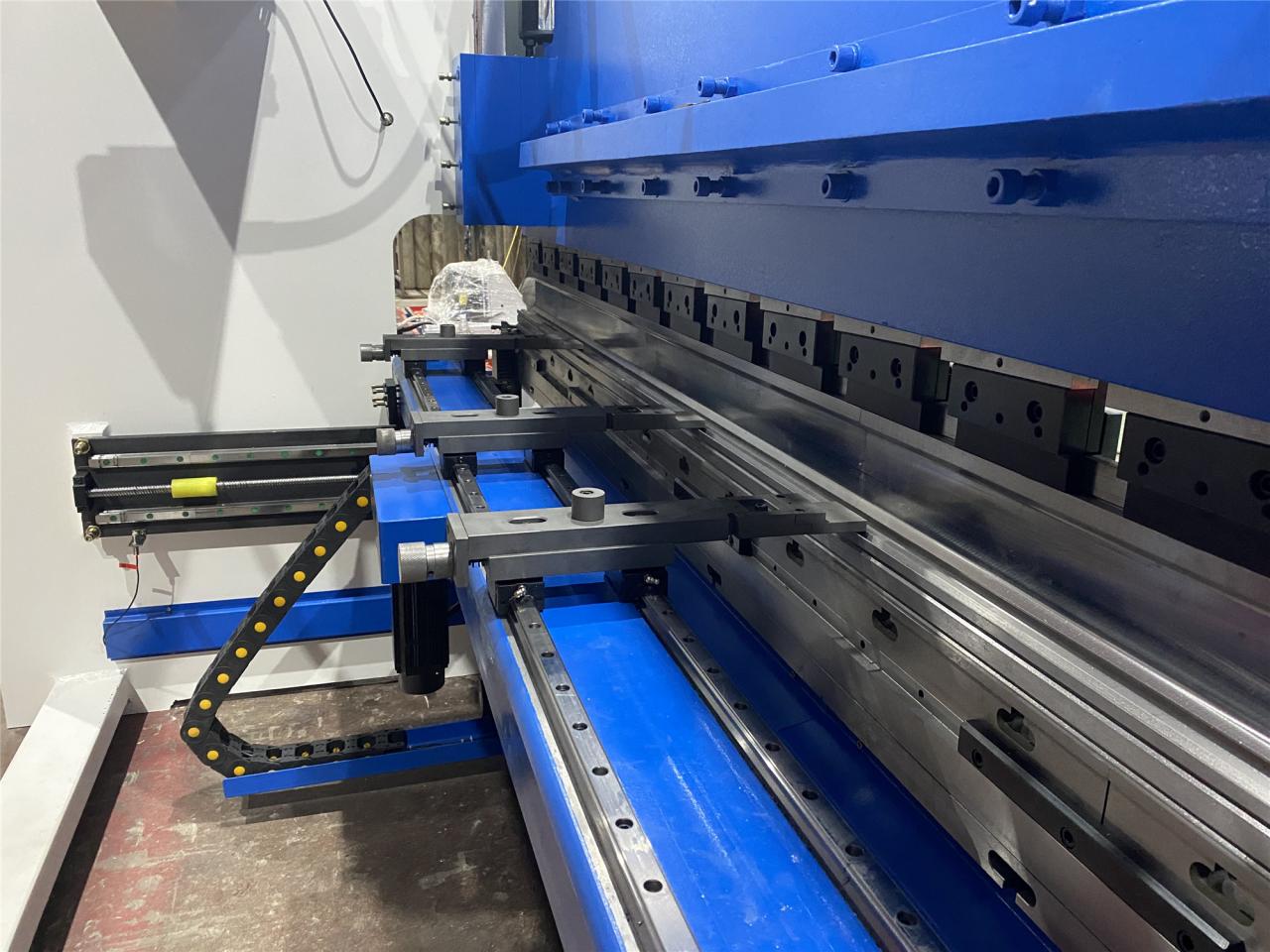

3, guias lineares duplas e feixe de suporte integrado para melhorar a precisão do movimento do dedo.
Prensa dobradeira hidráulica CNC de 4 eixos 160t-4000
Prensa dobradeira hidráulica CNC de 4 eixos 160t-4000
Prensa dobradeira hidráulica CNC de 4 eixos 160t-4000
Aprovações de marcas internacionais
Prensa dobradeira hidráulica CNC de 4 eixos 160t-4000

Configuração principal

Motor principalSiemens, Alemanha
ElétricaSchneider, França
Válvula hidráulicaRexroth, Alemanha
Bomba de óleoSunny, EUA
Anel de vedaçãoEMB, Alemanha
ControladorDELEM DA66T
Interruptor de péSanyuan Hong Kong
CilindroJining Taifeng, Shandong
O fuso de esferas e guia linearHIWIN, Taiwan
Servo driverDELTA, Taiwan
Régua de gradeGIV, Itália

Segurança e confiabilidade

Todos os componentes são certificados de acordo com as normas europeias, principalmente da Alemanha, EUA, Holanda, Itália e Suíça. Todas as peças estruturais são calculadas pelo método dos elementos finitos e apenas são utilizados aços de alta qualidade S275 e S355 JR, nomeadamente J2 (N).

Proteção da bancada

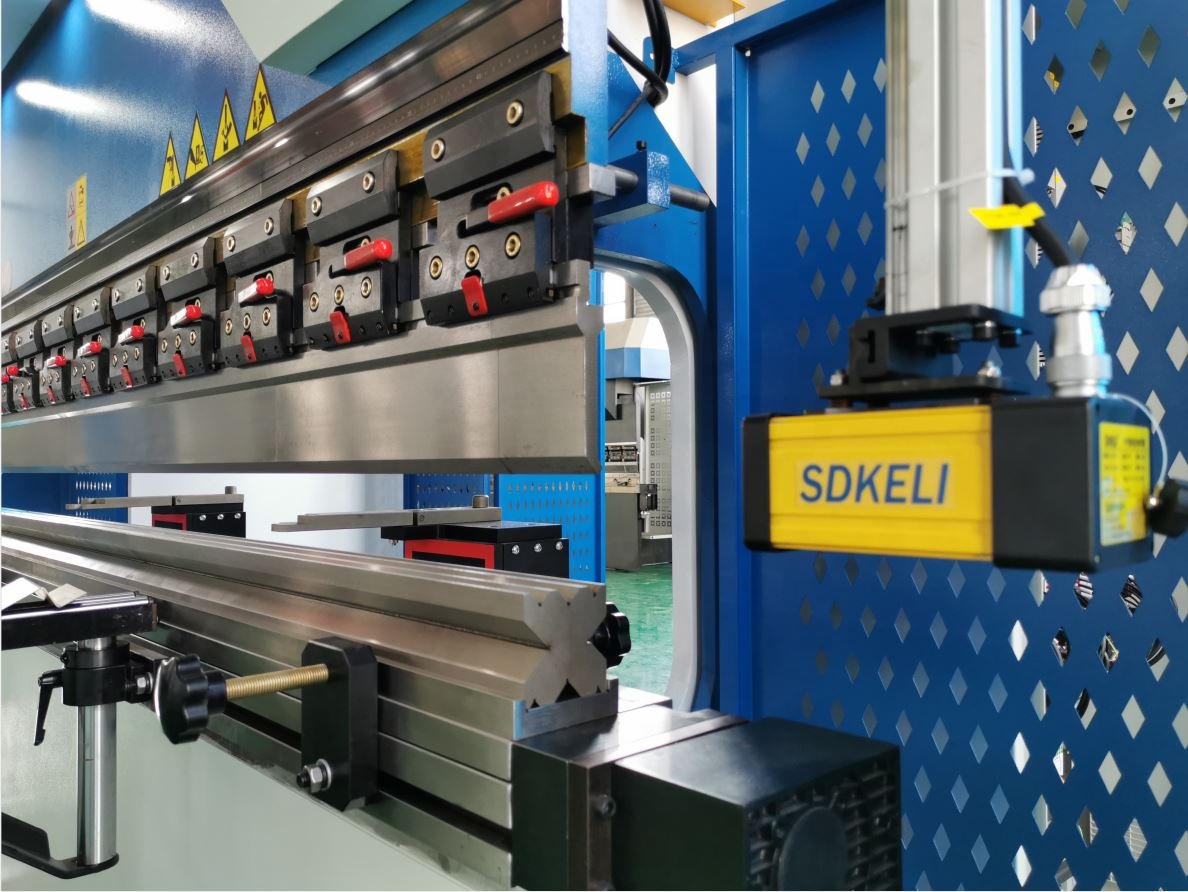

Proteção do laser: A lâmina para quando o obstáculo é detectado pelo laser.

Costas mecânicas

Proteção de cortina de luz ou proteção de ponto ou cerca de segurança, para alertar as pessoas sobre as áreas de trabalho perigosas.

Laterais da mesa de trabalho

Cerca de segurança para evitar a entrada de pessoas descuidadas.

Detalhes

  • Curso do controle deslizante (mm): 160 mm
  • Nível Automático: Totalmente Automático
  • Profundidade da Garganta (mm): 320 mm
  • Tipo de máquina: Sincronizado
  • Comprimento da Mesa de Trabalho (mm): 4000
  • Largura da Mesa de Trabalho (mm): 140 mm
  • Dimensão: 4000x1700x2800mm
  • Condição: Nova
  • Local de Origem: Anhui, China
  • Material/Metal Processado: Latão/Cobre, Aço Inoxidável, LIGA, Aço Carbono, Alumínio
  • Automação: Automática
  • Serviços Extras: Usinagem
  • Ano: 2022
  • Peso (KG): 11.000
  • Potência do motor (kw): 11 kw
  • Pontos-chave de venda: preço competitivo
  • Garantia: 2 anos
  • Indústrias aplicáveis: hotéis, lojas de vestuário, lojas de material de construção, oficinas de reparação de máquinas, fábrica, fábrica de alimentos e bebidas, fazendas, restaurante, uso doméstico, varejo, loja de alimentos, lojas de impressão, obras de construção, energia e mineração, lojas de alimentos e bebidas , Empresa de publicidade
  • Localização do showroom: Canadá, Rússia
  • Tipo de marketing: novo produto 2022
  • Relatório de Teste de Máquinas: Fornecido
  • Inspeção de saída de vídeo: Fornecido
  • Garantia dos componentes principais: 2 anos
  • Componentes principais: Rolamento, Motor, Bomba, Engrenagem, PLC, Vaso de pressão, Motor
  • Sistema de controle: DELEM CT8
  • Modelo: 160T-4000
  • Componentes elétricos: Schneider da França
  • Cor: personalizado
  • Uso: Dobragem de chapas metálicas
  • Eixos de Controle: 4 1
  • Certificação: CE ISO SONCAP
  • Motor principal: Siemens da Alemanha
  • Prazo de execução: 30 dias
  • Serviço pós-venda fornecido: peças de reposição gratuitas, instalação de campo, comissionamento e treinamento
