Descrição do produto

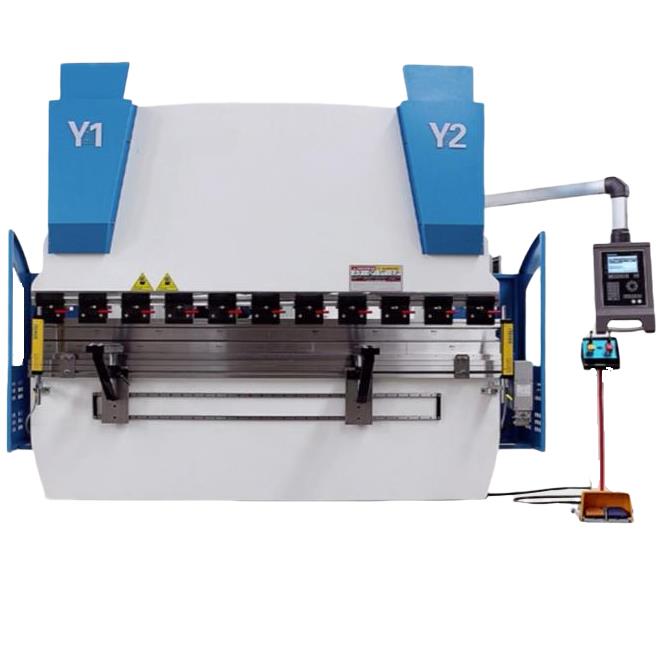

Prensa dobradeira hidráulica cnc com medidor de precisão, servo motor, proteção de segurança, braçadeira rápida, fuso de esferas e guia linear. Todos da Alemanha, EUA, Holanda, Itália Peças de marca. A espessura e o comprimento da dobra podem ser fabricados sob medida.

Prensa hidráulica 3 metros 160 toneladas máquina de dobra Cnc Wc67y de alta qualidade
Prensa hidráulica 3 metros 160 toneladas máquina de dobra Cnc Wc67y de alta qualidade
Prensa hidráulica 3 metros 160 toneladas máquina de dobra Cnc Wc67y de alta qualidade

Medidor traseiro de alta precisão

Prensa hidráulica 3 metros 160 toneladas máquina de dobra Cnc Wc67y de alta qualidade
Gráficos cortáveis
Prensa hidráulica 3 metros 160 toneladas máquina de dobra Cnc Wc67y de alta qualidade

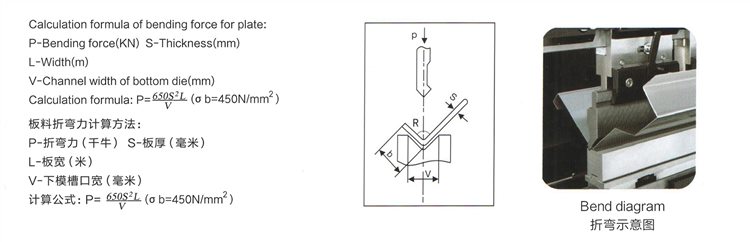

Método de cálculo da força de flexão da chapa
Prensa hidráulica 3 metros 160 toneladas máquina de dobra Cnc Wc67y de alta qualidade
Prensa hidráulica 3 metros 160 toneladas máquina de dobra Cnc Wc67y de alta qualidade

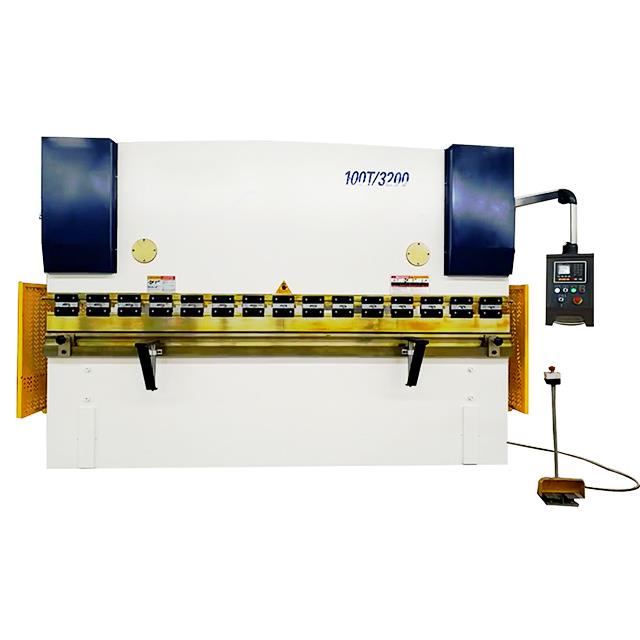

Prensa dobradeira WC67Y/K

  • Controle de servo motor
  • Armazenar até 100 programas
  • Até 25 curvas por programa
  • Biblioteca de ferramentas e programa de ferramentas
  • Programa de ângulo de dobra automática
  • Maior ram e velocidade de backgahge
  • Maior precisão de flexão e posicionamento

Características WC67Y/K

  • Toda a estrutura da máquina soldada atinge alta rigidez; a máquina é projetada pelo software ANSYS que pode garantir a confiabilidade e precisão da dobradeira.
  • Os motores para backgauge são controlados pelo inversor, que pode alcançar alta precisão de posicionamento do backgauge e ram alterando a frequência e a tensão do motor.

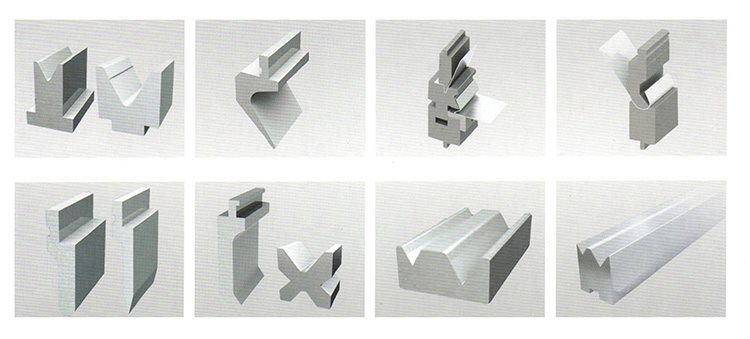

  • Diferentes punções e matrizes são opcionais de acordo com os requisitos do cliente, como matriz Multi-V, matriz de raio, matriz gooseneck, etc. Um conjunto completo de punção e matriz padrão será incluído gratuitamente.
  • O eixo X (backgahge) e o eixo Y (curso de Ram ou curso do cilindro) podem ser programados pelo controlador do sistema E21, que pode armazenar até 40 grupos de programas. O protetor de segurança de metal lateral e traseiro atende ao padrão de segurança europeu.
  • A sobrecarga hidráulica pode ser protegida pela válvula de transbordamento, a pressão do sistema pode ser regulada facilmente pelo pressostato.
  • Interruptor de pé com botão de emergência pode parar a máquina imediatamente quando ocorrer um acidente.
ModeloPressão nominalComprimento da mesa de trabalhoEspaçamento entre colunasProfundidade da gargantaTraçado de DeslizamentoMax abertoPotência do motorDimensões
(KN)(milímetros)(milímetros)(milímetros)(milímetros)(milímetros)(KW)(milímetros)
WC67Y- 40t/2200400220017752501003205.52300×1500×2000
WC67Y- 40t/2500400250019752501003205.52600×1500×2000
WC67Y- 63t/2500630250020952501203605.52600×1600×2300
WC67Y- 63t/3200630320025702501203605.53300×1600×2300
WC67Y- 80t/3200800320025653201203607.53300×1700×2300
WC67Y- 80t/4000800400031653201203607.54100×1700×2300
WC67Y- 100t/32001000320025603201203607.53300×1800×2400
WC67Y- 100t/40001000400031653201203607.54100×1800×2500
WC67Y- 125t/32001250320025503201203607.53250×1920×2450
WC67Y- 125t/40001250400034503201203607.54100×1920×2500
WC67Y- 160t/3200160032002540320180440113300×1600×2600
WC67Y- 160t/4000160040003140320180440114100×2000×2600
WC67Y- 160t/6000160060004740320180440116100×2000×2600
WC67Y- 200t/3200200032002540320250530113300×2100×2800
WC67Y- 200t/4000200040003140320250530154100×2100×2900
WC67Y- 200t/5000250050003120400250530155100×2100×3000
WC67Y- 250t/400025004000312040025056018.54100×2200×3500
WC67Y- 250t/500025005000392040025056018.55100×2200×3500
WC67Y- 250t/600025006000472040025056018.56100×2200×3500
WC67Y- 300t/50003000500039100400250560225100×2600×4000
WC67Y- 300t/6000300060004710400250560226100×2600×4000
WC67Y- 300t/7000300070005620400250560227100×2600×4400
WC67Y- 350t/6000350060005100400250560306100×2600×4200
WC67Y- 350t/7000350070005620400250560307100×2600×4500
WC67Y- 400t/4000400040003100400300620304100×2700×3800
WC67Y- 400t/6000400060004280400320630306100×2800×4200
WC67Y- 500t/5000500050004100400320630375100×3000×4400
WC67Y- 500t/6000500060004820400320630376100×3000×4700
WC67Y- 500t/7000500070005620400320630377100×3000×4900
WC67Y- 600t/6000600060004820400320630456100×2965×4700
WC67Y- 600t/7000600070005620400320630557100×2965×4900

Prensa hidráulica 3 metros 160 toneladas máquina de dobra Cnc Wc67y de alta qualidade

Prensa dobradeira WE67K

A máquina de dobra CNC de servo-prensa eletro-hidráulica série WE67K adota soldagem integral e estrutura de processamento integral.

Os principais componentes do corpo são analisados com o software de análise de elementos finitos ANSYS, que garante a confiabilidade e precisão geral da máquina-ferramenta.

O cilindro de óleo principal em ambos os lados rompe o modo de controle de curso da máquina de dobra do tipo defletor mecânico tradicional e adota o modo de controle de circuito fechado que consiste na servoválvula eletro-hidráulica importada da Alemanha e na régua de grade importada da Alemanha.

Recursos do WE67YK

  • Configuração avançada, dobradeira hidráulica CNC de alta precisão e alta eficiência
  • Estrutura de soldagem holística
  • Sistema servo eletro-hidráulico, o controle de circuito fechado a sincronização do controle deslizante
  • Mecanismo de coroamento duplo
  • Configuração padrão com 3 1 eixos:
    Y1 (para cima e para baixo do cilindro esquerdo)
    Y2 (para cima e para baixo do cilindro direito)
    X (frente-trás do backguge)
    V (coroamento hidráulico)

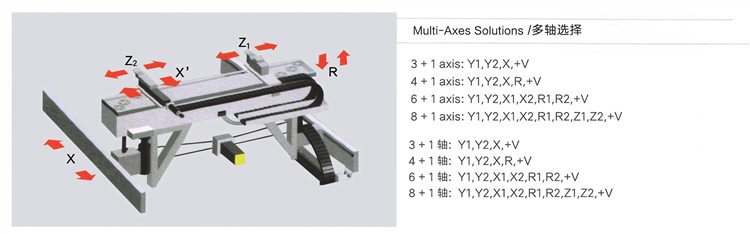

  • Sistema Backgauge Opcional:
    4 eixos Backgauge (X. R, Z1. Z2)
    5 eixos Backgauge (XR Z1. Z2, X')
    6 eixos Backgauge (X1. X2. R1. R2, Z1. Z2)
ModeloPressão nominalComprimento da mesa de trabalhoEspaçamento entre colunasProfundidade da gargantaTraçado de DeslizamentoMax abertoPotência do motorDimensões
(KN)(milímetros)(milímetros)(milímetros)(milímetros)(milímetros)(KW)(milímetros)
WE67K-40t/2200400220017752501753205.52300×1500×2000
WE67K-40t/2500400250019752501753205.52600×1500×2000
WE67K-63t/2500630250020952501753605.52600×1600×2300
WE67K-63t/3200630320025702501753605.53300×1600×2300
WE67K-80t/3200800320025653201753607.53300×1700×2300
WE67K-80t/4000800400031653201753607.54100×1700×2300
WE67K-100t/32001000320025603202153607.53300×1800×2400
WE67K-100t/40001000400031653202153607.54100×1800×2500
WE67K-125t/32001250320025503202153607.53250×1920×2450
WE67K-125t/40001250400034503202153607.54100×1920×2500
WE67K-160t/3200160032002540320215440113300×1600×2600
WE67K-160t/4000160040003140320215440114100×2000×2600
WE67K-160t/6000160060004740320215440116100×2000×2600
WE67K-200t/3200200032002540320215530113300×2100×2800
WE67K-200t/4000200040003140320215530154100×2100×2900
WE67K-200t/5000250050003120400215530155100×2100×3000
WE67K-250t/400025004000312040021556018.54100×2200×3500
WE67K-250t/500025005000392040021556018.55100×2200×3500
WE67K-250t/600025006000472040025056018.56100×2200×3500
WE67K-300t/50003000500039100400250560225100×2600×4000
WE67K-300t/6000300060004710400250560226100×2600×4000
WE67K-300t/7000300070005620400250560227100×2600×4400
WE67K-350t/6000350060005100400250560306100×2600×4200
WE67K-350t/7000350070005620400250560307100×2600×4500
WE67K-400t/4000400040003100400300620304100×2700×3800
WE67K-400t/6000400060004280400320630306100×2800×4200
WE67K-500t/5000500050004100400320630375100×3000×4400
WE67K-500t/6000500060004820400320630376100×3000×4700
WE67K-500t/7000500070005620400320630377100×3000×4900
WE67K-600t/6000600060004820400320630456100×2965×4700
WE67K-600t/7000600070005620400320630557100×2965×4900

Prensa hidráulica 3 metros 160 toneladas máquina de dobra Cnc Wc67y de alta qualidade

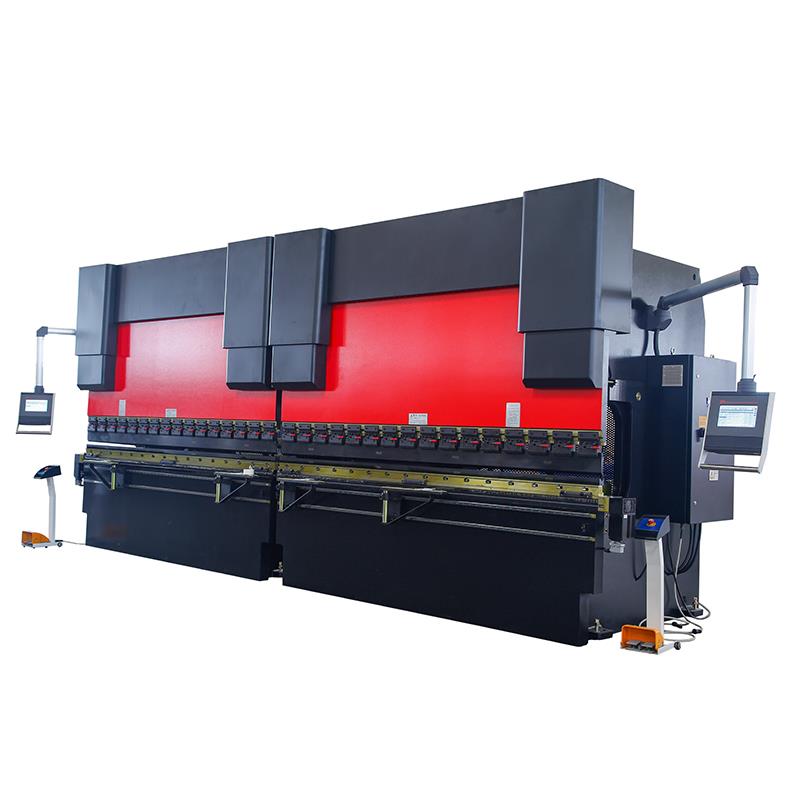

Prensa Prensa Tandem

  • Dois mainframes (WC67Y/WE67K) foram selecionados para configurar o equipamento síncrono de ligação de máquina dupla.
  • A dobradeira combinada de máquina dupla pode processar peças de trabalho super longas, especialmente adequadas para construção de cidades, postes de luz de rodovias, postes elétricos e assim por diante.
  • Os dois tipos de máquinas-ferramenta também podem ser usados separadamente para melhorar a eficiência da produção e estão equipados com um mecanismo de compensação de deflexão.
  • O mecanismo síncrono adota servo líquido mecânico e bloco mecânico.
  • Esta máquina foi combinada por dois conjuntos de dobradeiras de 400 toneladas.
  • O controle em tandem alcança o trabalho síncrono. Máquina única foi combinada por mesa de trabalho, placa de parede direita e esquerda.
  • Devido ao transporte, adotamos estrutura montada. O rack tem forte rigidez, dois cilindros foram instalados na placa de parede direita e esquerda, o sistema hidráulico estava sob a ação do sistema elétrico, acionamento do aríete funcionando para baixo. No aríete, existem matrizes superiores, quando as matrizes superiores e inferiores são tocadas, o sistema aumenta a pressão e forma as peças de trabalho.
  • Com diferentes matrizes e sob diferentes tipos de dobra, pode obter diferentes formas de peças. A qualidade é estável e
    confiável.
ModeloPressão nominalComprimento da mesa de trabalhoEspaçamento entre colunasProfundidade da gargantaTraçado de DeslizamentoMax aberto
(KN)(milímetros)(milímetros)(milímetros)(milímetros)(milímetros)
WE67K-500t/5000500050004100400320630
WE67K-500t/6000500060004820400320630
WE67K-500t/7000500070005620400320630
WE67K-600t/6000600060004820400320630
WE67K-600t/7000600070005620400320630
WE67K-700t/8000700080005300400320630
WE67K-700t/100007000100005300400320630
WE67K-800t/8000800080005300400320630
WE67K-1000t/1000010000100005300400320630
WE67K-1000t/1200010000120005300400320630
WE67K-1200t/1200012000120005300400320630
WE67K-1200t/140001200086005300400320630

Perguntas frequentes

Q1. Qual é o nosso principal produto?

A1: nossa empresa é uma máquina profissional de processamento de chapas metálicas da raymax. Concentre-se em máquina de prensa de quatro colunas, máquina de prensa de porta de gravação, máquina de dobra, máquina de corte, máquina de corte a plasma cnc, máquina de laminação, máquina de perfuração, ferragem hidráulica, equipamento de soldagem. Todas essas máquinas serão resolvidas para o tanque, panela, carrinho, ect.

Q2. Quando posso obter o preço?

A2: geralmente oferecemos a cotação dentro de 8 horas, para oferta urgente, entre em contato conosco para especial.

Q3. O que é o Termo Comercial?

A3: aceitamos fábrica ex-work, fob dalian, cnf ou cif, conforme sua exigência.

Q4. quanto tempo é o nosso tempo de liderança de produção?

A4: Depende do tipo de equipamento.
Muitas vezes entregamos as mercadorias dentro de 35 dias.

Q5. Qual é o prazo de pagamento?

A5: por t/t antes do envio ou por l/c à vista.

Q6. Durante o transporte, se houver danos nos produtos, como você obtém a substituição?

A6: Em primeiro lugar, devemos investigar o motivo do dano. Ao mesmo tempo, reivindicaremos o seguro por nós mesmos ou ajudaremos o comprador.
Em segundo lugar, enviaremos a substituição ao comprador. A pessoa responsável pelos danos acima se encarregará do custo da substituição.

Q7. Quais são os seus termos de embalagem?

A7: Embalagem: pacote digno de exportação adequado para transporte de contêineres.
Caixa de madeira, palete de ferro, filme plástico ect.

Q8. Você testa todos os seus produtos antes da entrega?

A8: Sim, temos 100% de teste antes da entrega.

Q9: Onde está localizada sua fábrica?

A9: Nossa fábrica está localizada em Dalian, província de Liaoning.

Q10: Qual é a sua garantia?

A10: Garantia: 24 meses após a operação comercial ou 18 meses a partir da data de envio, sujeito ao vencimento anterior.

P11: você pode organizar uma inspeção pré-embarque de trinta partes?

A11: Inspeção pré-embarque: A inspeção pré-embarque do fornecedor é final; inspeção pré-embarque por terceiros no custo dos compradores.

Q12: podemos fazer nosso logotipo oem?

A12: Sim, para os produtos com desenho fornecido por você, é claro que aplicamos seu logotipo ",

Detalhes

  • Curso do Deslizador (mm): 320 mm
  • Nível Automático: Semiautomático
  • Profundidade da Garganta (mm): 450 mm
  • Tipo de máquina: barra de torção, freio de prensa
  • Comprimento da Mesa de Trabalho (mm): 3200
  • Largura da Mesa de Trabalho (mm): 400 mm
  • Dimensão: 3260*3100*3800mm
  • Condição: Nova
  • Material/Metal Processado: Latão/Cobre, Aço Inoxidável, LIGA, Aço Carbono, Alumínio
  • Automação: Automática
  • Serviços Extras: Usinagem
  • Peso (KG): 44.000
  • Potência do motor (kw): 37 kw
  • Principais Pontos de Venda: Automático
  • Garantia de 1 ano
  • Indústrias aplicáveis: Oficinas de material de construção, Oficinas de reparação de máquinas, Fábrica de fabricação, Fazendas, Varejo, Obras de construção, Empresa de publicidade
  • Localização do showroom: Estados Unidos, Brasil, Peru, Tailândia, Argentina, Chile, Colômbia, Argélia
  • Tipo de marketing: novo produto 2020
  • Relatório de Teste de Máquinas: Fornecido
  • Inspeção de saída de vídeo: Fornecido
  • Garantia dos componentes principais: 1 ano
  • Componentes principais: Rolamento, Motor, Bomba, Engrenagem, PLC, Vaso de pressão, Motor, Outros, Caixa de engrenagens
  • Potência: Hidráulica
  • Matéria-prima: Chapa / Rolamento de Chapas
  • Serviço pós-venda fornecido: Engenheiros disponíveis para manutenção de máquinas no exterior, peças de reposição gratuitas, instalação em campo, comissionamento e treinamento, manutenção em campo e serviço de reparo, suporte técnico de vídeo, suporte online
  • Nome: preço da máquina de freio de prensa
  • CONTROLADOR: ESTUN E21s
  • Controle: inversor de frequência de motores CA
  • Profundidade da garganta: 450mm
  • Tipo: Ferramentas de dobra hidráulica
  • Aplicação: Dobragem de placas de aço inoxidável
  • Certificação: ce
  • Após o serviço de garantia: suporte técnico de vídeo, suporte online
