Prensa dobradeira CNC com guarda fotoelétrica eletro-hidráulica dobradeira síncrona

Prensa dobradeira eletro-hidráulica

A dobradeira RAYMAX possui um sistema de coroamento CNC para melhorar a qualidade, um sistema de medidor traseiro acionado por servo para
velocidades aumentadas e unidade de controle gráfico com capacidade 3D para simular seqüências de dobra e pontos de colisão.Também aumentou as velocidades de trabalho, curso, luz do dia e capacidades de prensagem das máquinas da série GENIUS. O futuro - como resultado do aumento dos custos de energia e dos acionamentos controlados por velocidade cada vez mais econômicos oferecidos no mercado, as soluções de velocidade variável estão avançando.

especificações do produto

Modelo	63T/2500	80T/3200	100T/3200	160T/3200	200T/3200	250T/3200	300T/3200
Força Nominal (KN)	630	800	1000	1600	2000	2500	3000
Comprimento de dobra (mm)	2500	3200	3200	3200	3200	2700	3200
Distância Vertical (mm)	1900	2700	2700	2700	2700	2700	2700
Profundidade da Garganta (mm)	350	350	400	400	400	400	400
Curso do Deslizador (mm)	170	170	200	200	200	200	200
Max.Abertura (mm)	380	380	420	420	420	420	420
Potência Principal (Kw)	5.5	7.5	7.5	11	15	15	22
Cilindros de canto	2	3	3	3	3	3	3
Eixos de controle	3+1	3+1	3+1	3+1	3+1	3+1	3+1
Curso do Eixo X (mm)	500	500	500	500	500	500	500
Velocidade do eixo X (mm/s)	200	200	200	200	200	200	200
Dimensão geral (LxLxA)(mm)	3100x1450x2050	3500x1550x2100	3500x1580x2400	3500 x 1650 x2500	3500 x 1680 x2550	3500 x 1700 x2600	3500 x 1800 x2730
Peso (tonelada)	5.8	7.8	8.5	11	14.2	15.6	16.8

Configuração do produto

Sistema de controle DA-53T

*Navegação por toque "Tecla de atalho"

*TFT colorido de alta resolução de 10,1"

*Até 4 eixos (Y1,Y2 + 2 eixos auxiliares)

*Controle de coroação

* Ferramenta / material / biblioteca de produtos

*Controle de servo e inversor de frequência

*Algoritmos avançados de controle do eixo Y para válvulas de malha fechada e de malha aberta.

*TandemLink (opcional)

* Interface de cartão de memória USB

* Software offline Profile-T

Fixações Rápidas

* Matrizes inferiores padrão duplo-V com tamanho diferente e vários slots de formato para escolha, convenientes para troca de matrizes, capazes de dobrar chapas regulares, com bancada de matriz CNC duplo-V de alta relação de desempenho, conveniente para instalação de matrizes segmentadas.

Parafuso de esferas HIWIN de Taiwan e trilho de guia linear

* Equipado com parafuso de esfera HIWIN de Taiwan e trilho de guia linear, o backgauge adota estrutura de shell de instalação horizontal com alta estabilidade, trilho de guia duplo de shell único, alta precisão, acionamento do eixo X, sistema CNC automático

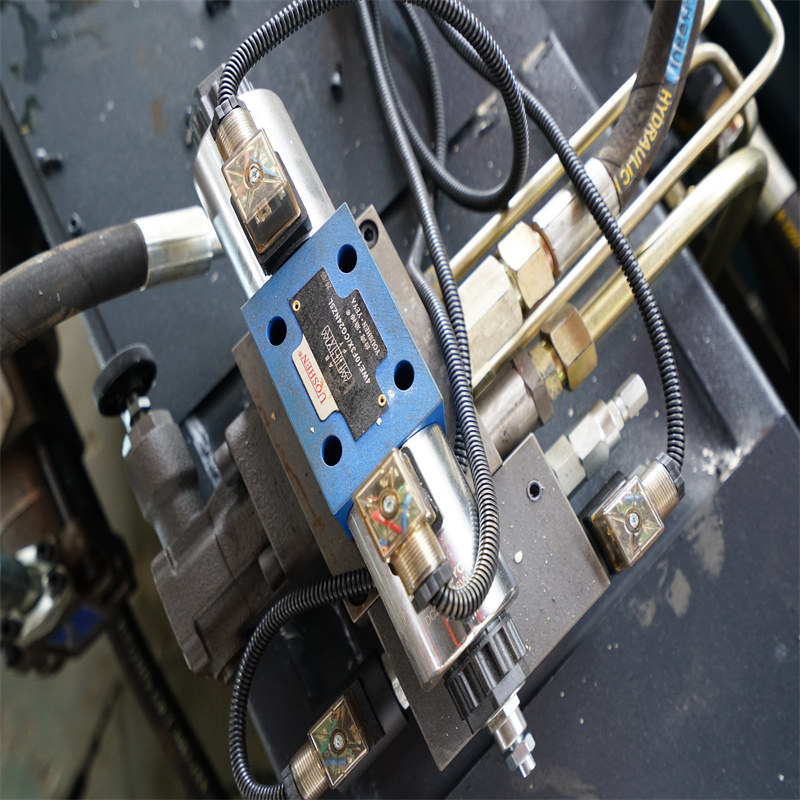

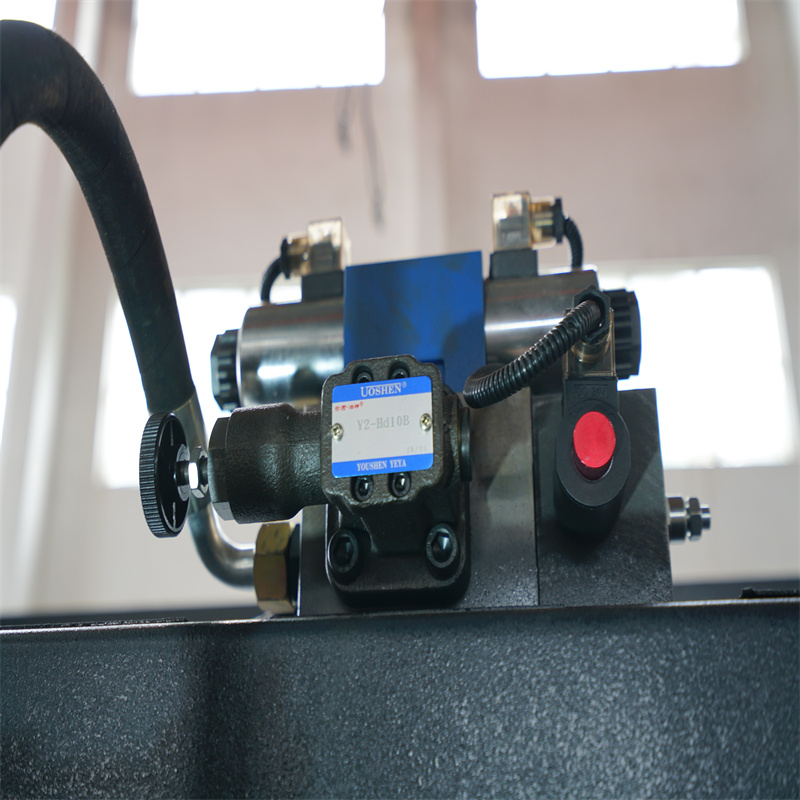

Conjunto de valor hidráulico mundialmente famoso

Adote a válvula de cilindro da Alemanha BOSCH REXROTH da melhor qualidade para garantir alto desempenho e alta confiabilidade, sem vazamento e falha.

Eixo Mecânico de Canto V

Canto mecânico do eixo V, melhorando a precisão do ângulo de flexão e linearidade

Motor Siemens

Garante a vida útil da máquina e reduz o ruído ao trabalhar

Interruptor de pé

*É móvel e pode interromper a operação a qualquer momento pelo botão de emergência. Aumentando a vida útil e a sensibilidade opcional. É mais confiável.

Medidor manual de dedo traseiro

*2 a 5 dedos de calibre traseiro (padrão 3)

0il bomba

* Marca mundialmente famosa americana para bomba hidráulica. Ele funciona bem e fornece grande potência para todo o sistema. O uso da bomba Sunny garante a vida útil da bomba e menor ruído de trabalho.

Ferramentas 42CrMo

* As matrizes são feitas de aço 42CrMo, dureza após tratamento térmico de até 42 graus, garantindo a vida útil da matriz

Espanha FAGOR Régua de grade

*O sinal de posição do controle deslizante é enviado ao controlador pela régua de grade FAGOR da Espanha, então o controlador CNC ajusta a quantidade de tanque de combustível alterando o tamanho da abertura da válvula síncrona, controlando assim o controle deslizante (Y1, Y2) funcionando na mesma frequência, mantendo o paralelo estado da mesa de trabalho.

Gabinete poderoso

*Schneider electrics franceses para garantir a estabilidade da máquina e servo drive Estun para controlar a precisão dos eixos X, Y.

*Porta aberta

*Desligar

Detalhes

• Curso do Deslizador (mm): 120 mm
• Nível Automático: Totalmente Automático
• Profundidade da Garganta (mm): 320 mm
• Tipo de máquina: Sincronizado
• Comprimento da Mesa de Trabalho (mm): 3200
• Largura da Mesa de Trabalho (mm): 3200 mm
• Dimensão: 3500x1700x2200mm
• Condição: Nova
• Local de Origem: China
• Material/Metal Processado: Latão/Cobre, Aço Inoxidável, LIGA, Aço Carbono, Alumínio
• Automação: Automática
• Serviços extras: corte no comprimento
• Ano: 2021
• Peso (KG): 2800
• Potência do motor (kw): 13,5 kw
• Principais Pontos de Venda: Automático
• Garantia: 2 anos
• Indústrias aplicáveis: hotéis, lojas de vestuário, lojas de material de construção, oficinas de reparação de máquinas, fábrica, fábrica de alimentos e bebidas, fazendas, restaurante, uso doméstico, varejo, loja de alimentos, lojas de impressão, obras de construção, energia e mineração, lojas de alimentos e bebidas , Outros, Empresa de publicidade
• Localização do Showroom: Nenhum
• Tipo de marketing: novo produto 2021
• Relatório de Teste de Máquinas: Fornecido
• Inspeção de saída de vídeo: Fornecido
• Garantia dos componentes principais: 2 anos
• Componentes principais: Rolamento, Motor, Bomba, PLC, Motor
• Sistema de controle CNC: DA53T
• Função: Dobragem de chapas metálicas
• Potência: 13kw
• Nome do produto: freio de prensa
