Prensa hidráulica completa de fábrica 160 toneladas 4000mm cnc freio de prensa hidráulica, freio de prensa de 160 toneladas ce cert

Descrição dos produtos

Toda a estrutura do freio de prensa hidráulica:

Design totalmente europeu, visual aerodinâmico, monobloco, estrutura de aço soldado rígido ao momento de deflexão e alta resistência com material ST44 A1.

CNSanduan PRESS BRAKE incorpora controles CNC E210 ou DELEM DA41 que oferecem não apenas uma operação à prova de falhas das operações vitais da máquina, mas também oferecem ao operador uma assistência considerável na realização de todo o processo de dobra.

Alta precisão, alta eficiência, operação simples e conveniente, bom desempenho, preço favorável e melhor serviço.

Fornece controle CNC de 2 eixos padrão (Y e X) com eixo R manual.

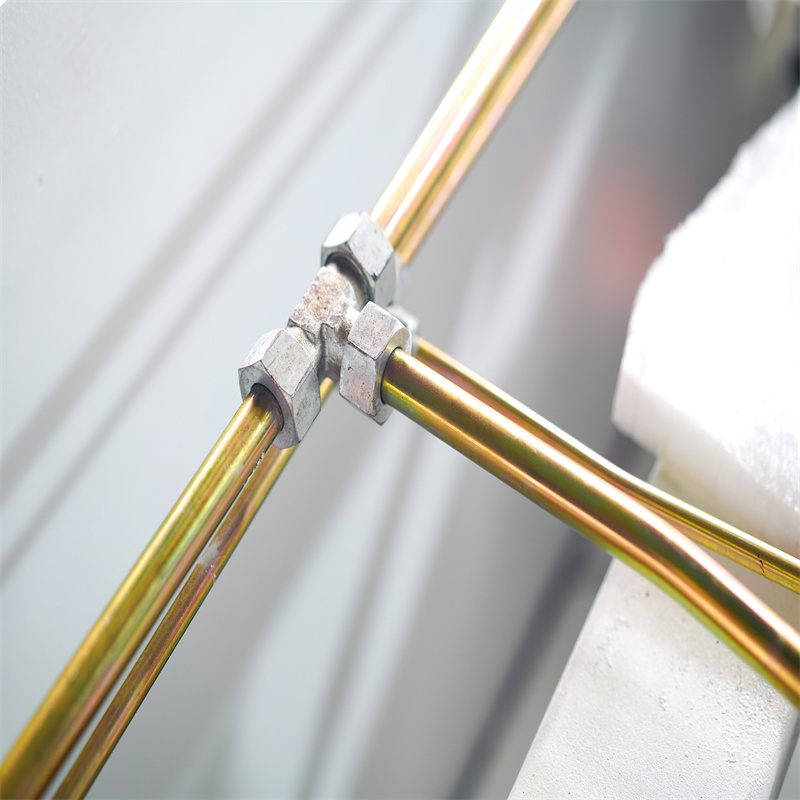

Sistema hidráulico:

Adote o sistema de controle hidráulico integrado, mais confiável e fácil de manutenção. O sistema hidráulico é da Bosch –
Rexroth, Alemanha.

Válvulas Bosch – Rexroth extremamente confiáveis e precisas são usadas para o circuito de regulagem. Cada ciclo de trabalho completo pode ser alcançado através do controle da válvula hidráulica.

Todos os selos em cilindro são PARKER dos EUA, a marca mais famosa, de boa qualidade e alto desempenho

A proteção contra transbordamento de sobrecarga é equipada com o sistema hidráulico, que pode garantir nenhum vazamento, e o nível de óleo pode ser lido ou visto diretamente.

Ser capaz de trabalhar sob carga nominal continuamente, trabalho estável e alta precisão.

Sistema elétrico e intertravamento de segurança:

Quadro elétrico com sistema de refrigeração projetado para atender as Normas CE e composto por automação e equipamentos elétricos com a marca SIEMENS.

Cerca de proteção e intertravamento de segurança para garantir a segurança da operação. Tenha um interruptor de pedal móvel de mão única, fácil de
operar.

Tampas laterais dianteiras com interruptores de segurança, protetores de segurança contra luz de fundo (categoria-4), pedal em conformidade com o regulamento ce.

A máquina pela certificação CE da União Europeia e certificação do sistema de qualidade ISO

Sistema de controle de sincronização:

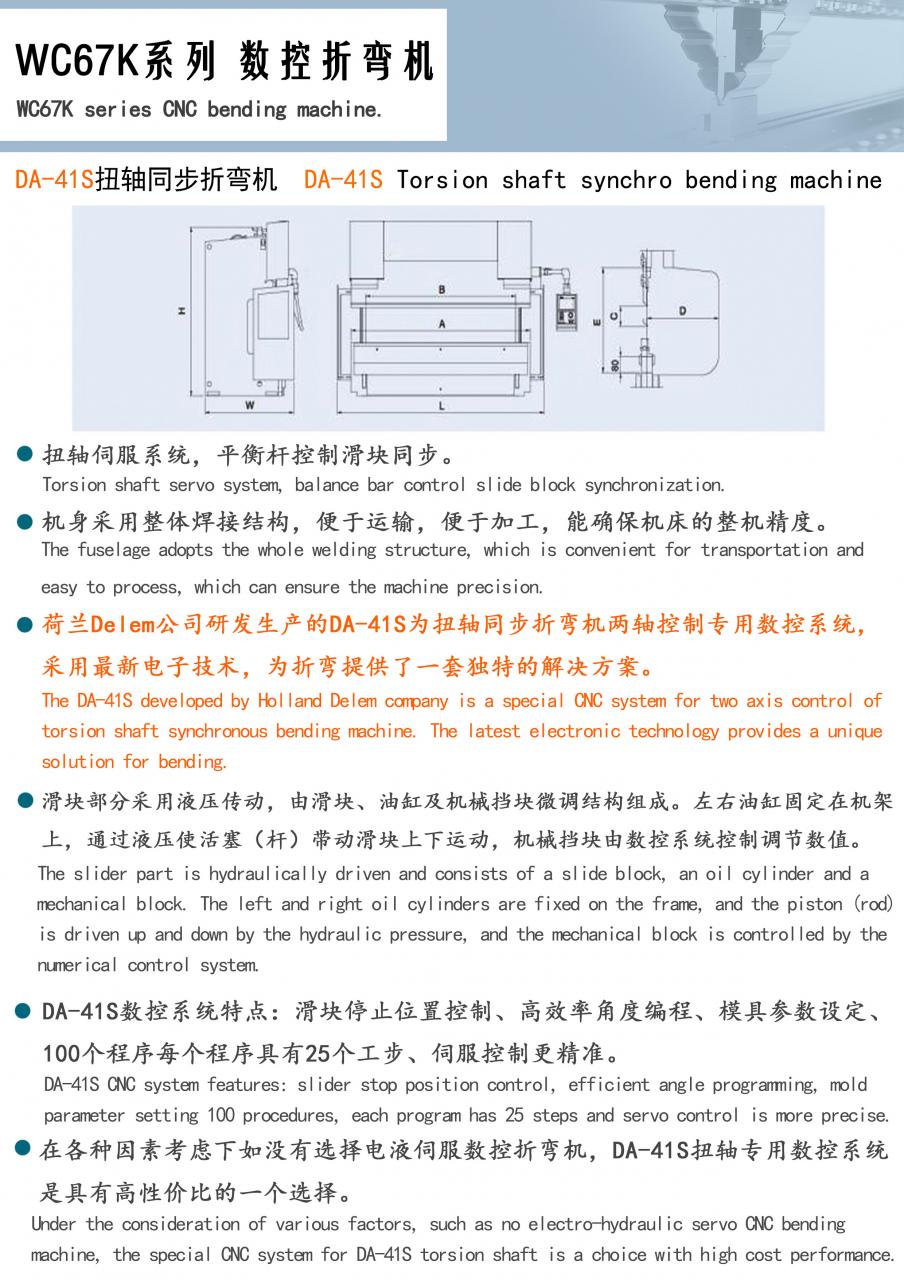

Sistema de sincronização de slides: adota o sistema de sincronização de barras de torção de aço, simples em estrutura e alta precisão, garante que o paralelismo entre vigas seja usado para o sincronismo.

2 extremidades do slide tem 2 garfos de sincronização que fazem, o sistema usa compensação de matriz superior para melhorar a precisão do freio.

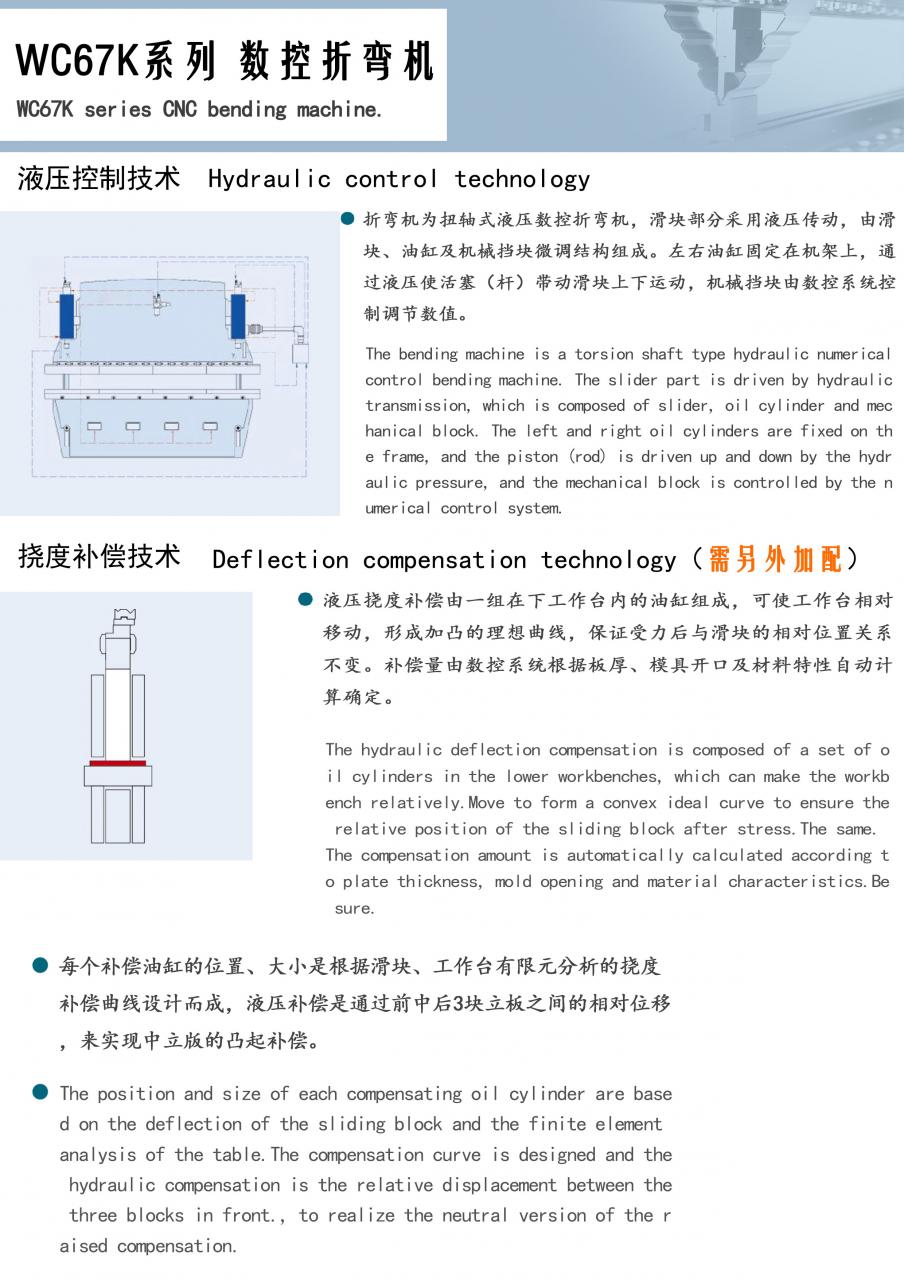

A mesa de trabalho adota o design específico, reduzindo efetivamente a quantidade de distorção de coroamento da ferramenta inferior.

Ajuste de profundidade de dobra e estruturas RAM:

A precisão de dobra e a consistência da repetibilidade são alcançadas por um sistema mecânico simples de profundidade ajustável Automático (leitura de dígitos) e motorizado (Controle CNC E210 ou DA41) Ajustável.

Pode mover o aríete lentamente, o que permite que o operador controle a peça de trabalho convenientemente.

A superfície de fixação universal da ferramenta superior pode atender ao requisito de fixação da ferramenta mais distante.

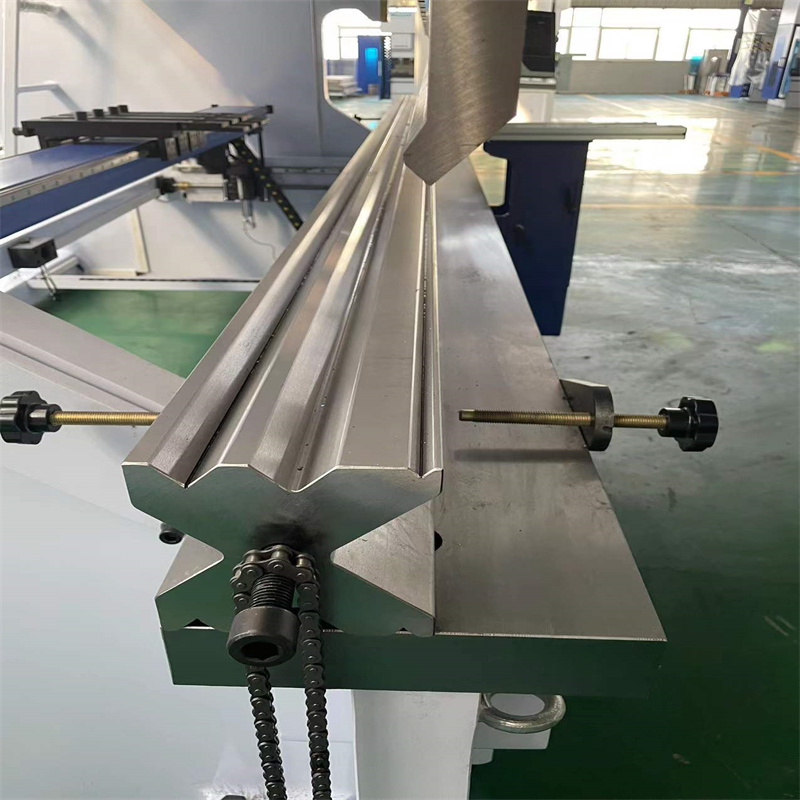

Ferramentas superiores seccionadas padrão endurecidas e retificadas e ferramentas inferiores 4V-Die (seções 4x1000 mm).

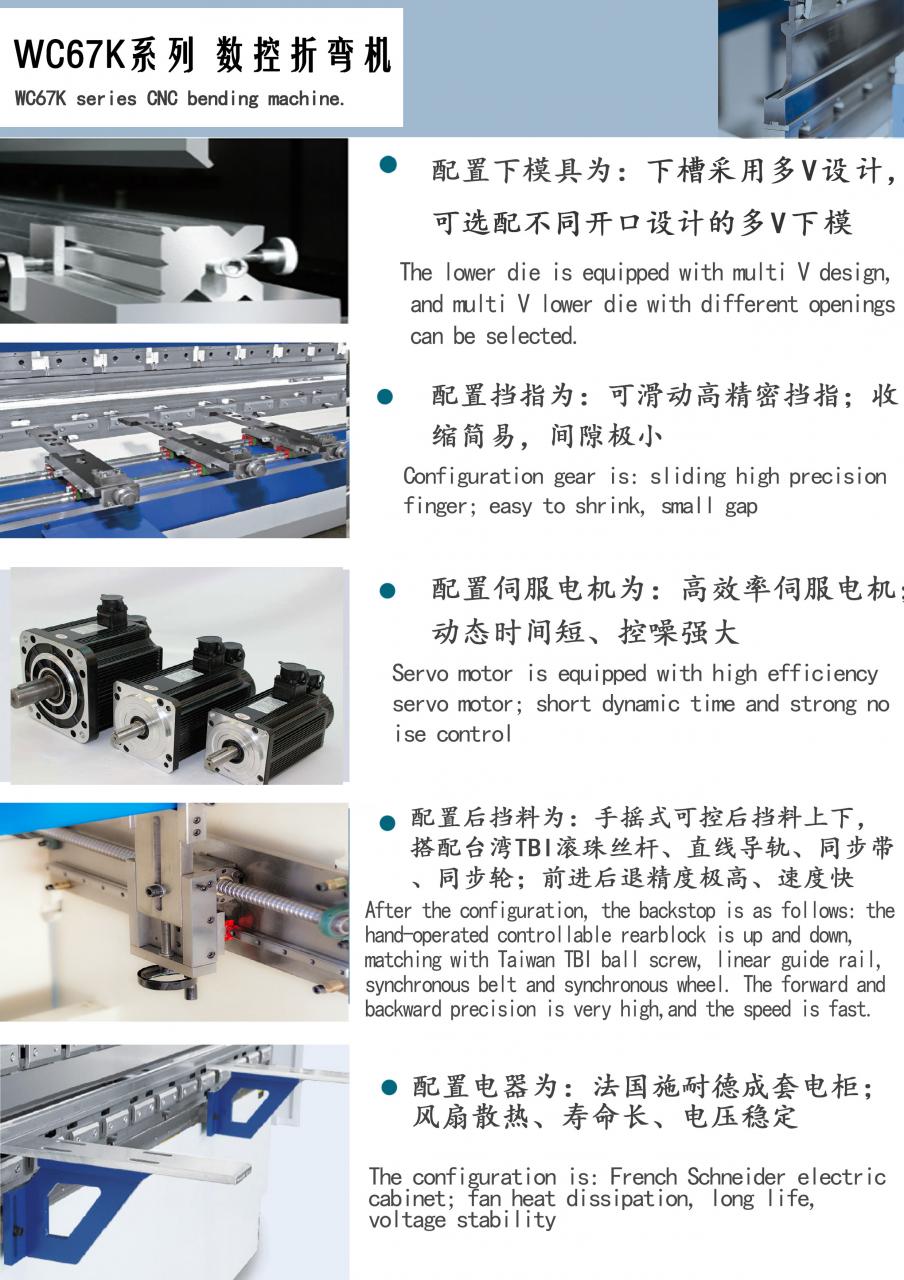

Backgauge servo motorizado (padrão)

Sistema de bitola traseira CNC com eixo X por eixos de fuso de esferas acionados por servo motor AC e em rolamentos lineares com precisão de 0,01 mm.

O medidor traseiro tem resistência mecânica e rigidez suficientes com estrutura de medidor tipo tanque.

Parafuso esférico de alta precisão e guia linear. Design especial de parada de dedo, amplia a faixa de medidor traseiro.

Modelos	Pressão Nomal (Kn)	Comprimento de Tabela (mm)	Distância Entre Habitação (milímetros)	Garganta Profundidade (mm)	Curso (mm)	Abrir Altura (mm)	Principal Motor (Kw)	Peso (t)	Dimensão total (LWH) (mm)
WC67K-63/2500	630	2500	2000	320	150	380	5.5	5	28751650*2350
WC67K-63/3200	630	3200	2700	320	150	380	5.5	5.5	3800*1650*2450
WC67K-100/3200	1000	3200	2700	400	180	440	7.5	7.5	3810*1750*2530
WC67K 125/3200	1250	3200	2700	400	180	440	7.5	8.2	3820*1800*2530
WC67K-125/4000	1250	4000	3200	400	180	440	7.5	9	4600*1800*2580
WC67K 160/3200	1600	3200	2700	400	180	450	11	10.8	3830*1870*2560
WC67K 160/4000	1600	4000	3200	400	180	450	11	11.5	4610*1920*2700
WC67K-200/3200	2000	3200	2700	400	180	450	11	12.5	3900*1920*2560
WC67K-200/4000	2000	4000	3200	400	180	450	11	13.8	4620*1950*2700
WC67K-200/6000	2000	6000	4800	400	180	480	11	18.5	6080*1950*2900
WC67K-250/3200	2500	3200	2700	400	200	480	15	15	3900*2150*2950
WC67K-250/4000	2500	4000	3200	400	200	480	15	16.5	4080*2150*3000
WC67K-250/5000	2500	5000	4000	400	250	560	15	17.5	5080*2200*3250
WC67K-250/6000	2500	6000	4800	400	250	560	15	20	6080*2200*3400
WC67K-300/4000	3000	4000	3200	400	250	560	22	19	4080*2200*3200
WC67K-300/5000	3000	5000	4000	400	250	560	22	21	5100*2200*3300
WC67K-300/6000	3000	6000	4800	400	250	560	22	24	6200*2200*3500
WC67K-400/4000	4000	4000	3200	400	320	630	30	25	4100*2400*3500
WC67K-400/5000	4000	5000	4000	500	320	630	30	28	5200*2600*3700
WC67K-400/6000	4000	6000	4800	500	320	630	30	38	6200*2650*4800
WC67K-500/4000	5000	4000	3200	600	320	630	37	40	4200*2800*4600
WC67K-500/5000	5000	5000	4000	600	320	630	37	45	5200*2800*4900
WC67K-500/6000	5000	6000	4800	600	320	630	37	50	6200*2800*5200
WC67K-600/5000	6000	5000	4000	600	320	630	45	58	5200*3000*5300
WC67K-600/6000	6000	6000	4800	600	320	630	45	63	6200*3000*5600
WC67K-800/5000	8000	5000	4000	700	350	800	55	75	5200*3500*5600
WC67K-800/6000	8000	6000	4800	700	350	800	55	85	6200*3500*5800
WC67K-1000/6000	10000	6000	4800	700	400	800	55	105

Detalhes

• Curso do Deslizador (mm): 250 mm
• Nível Automático: Totalmente Automático
• Profundidade da Garganta (mm): 400 mm
• Tipo de máquina: Sincronizado
• Comprimento da Mesa de Trabalho (mm): 3200
• Largura da Mesa de Trabalho (mm): 200 mm
• Dimensão: 4000x2250x4060mm
• Condição: Nova
• Local de Origem: Anhui, China
• Material/Metal Processado: Latão/Cobre, Aço Inoxidável, Aço Carbono, Alumínio, PVC
• Automação: Automática
• Serviços Extras: Formação de Pontas
• Ano: 2021
• Peso (KG): 6000
• Potência do motor (kw): 18,5 kw
• Pontos-chave de venda: preço competitivo
• Garantia: 2 anos
• Indústrias aplicáveis: indústria automobilística, indústria de estruturas de aço, indústria elétrica, indústria de autopeças, indústria de elevadores, engenharia de energia, navios e contêineres, equipamentos de cozinha, indústria não padrão, indústria de portas de aço inoxidável
• Localização do Showroom: Reino Unido, Nenhum
• Tipo de marketing: novo produto 2020
• Relatório de Teste de Máquinas: Fornecido
• Inspeção de saída de vídeo: Fornecido
• Garantia dos componentes principais: 2 anos
• Componentes principais: Motor
• Sistema CNC:: E21,CT8,DA41S,DA52S,DA53T,DA58T,DA66T,CT12
• Palavra-chave:: Prensa Freio
• Matéria Prima:: Chapa / Rolamento de Chapas
• Tipo:: Ferramentas de dobra hidráulica
• Eixo de Controle CNC:: Y1 Y2 X/Y1 Y2 X Coroamento do eixo W
• Componentes elétricos:: Schneider Electrical do francês
• Potência do motor:: Siemens da Alemanha
• BackGauge & RAM Drive:: Inversor da Schneider Electrical
• Parafuso de esfera/haste polida:: HIWIN da marca TaiWan
• Cor:: Opcional
• Certificação: ce
• Serviço pós-venda fornecido: suporte técnico de vídeo, suporte online
• Após o serviço de garantia: suporte técnico de vídeo, suporte online
