Aplicação do produto

Nossa linha de dobradeiras hidráulicas é simples de usar, fácil de iniciar e conveniente para manutenção. É a máquina dominante no mercado de dobra de metal, amplamente utilizada nas indústrias de processamento de chapas metálicas.

Prensa prensa hidráulica CNC modelo Wc67k-80tx3200

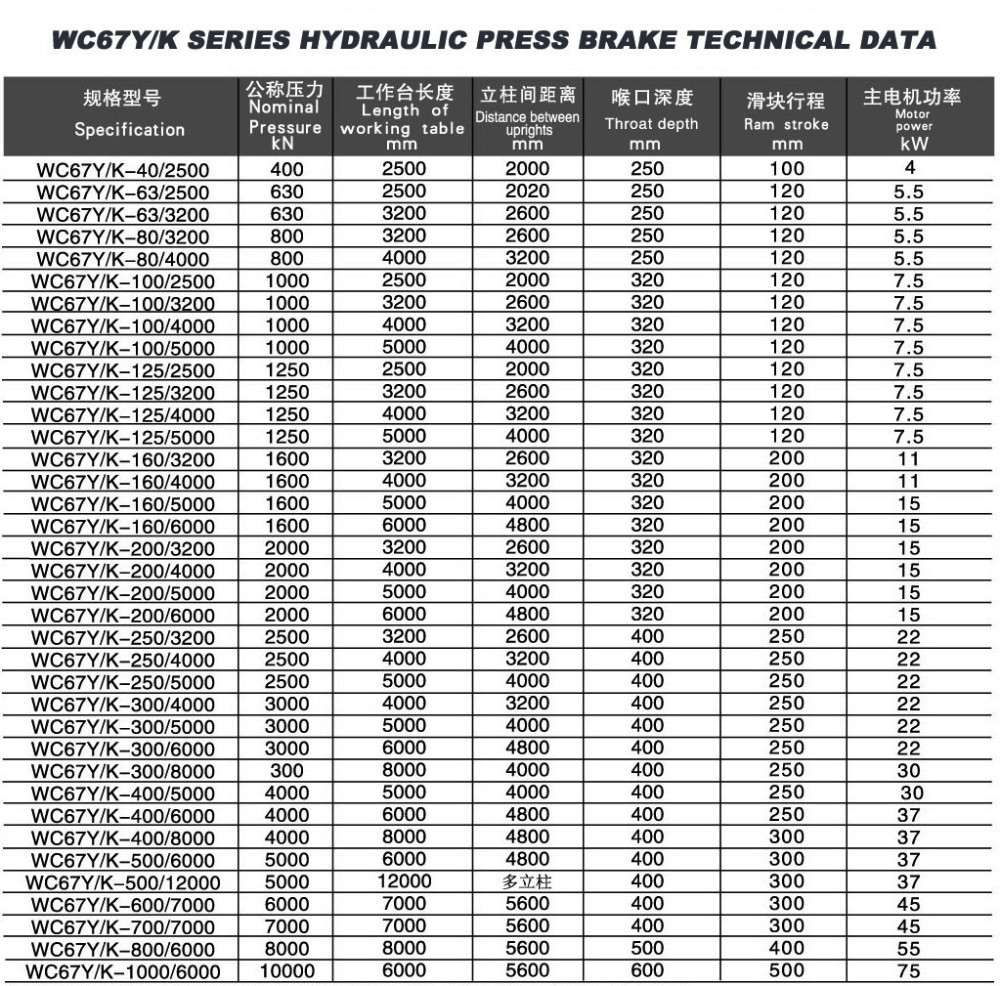

PARÂMETRO TÉCNICO
1Modelo de máquinaWC67Y-100TX3200
2Pressão nominalKN1000
3Comprimento da mesa de trabalhomilímetros3200
4Resistência da folha de cisalhamentoMpaób≤450
5Profundidade da gargantamilímetros320
6Curso de aríetemilímetros120
7Altura máxima abertamilímetros380
8Potência do motor principalKW7.5

Principais características

1. Design aerodinâmico da UE, todos os componentes da máquina são projetados sob a instrução do design assistido por computador e software de CAD/CAE/CAM para garantir totalmente a intensidade e rigidez de todos os componentes.

2. Os engenheiros da RAYMAX utilizam SolidWorks 3D paramétrico usando análise FEM e DOE, bem como análise estática e de mecanismo.

3. Todo o corpo da máquina é conjunto soldado monobloco total por aços de alta qualidade. Após o procedimento de soldagem, o corpo da máquina será fresado para garantir o equilíbrio e a precisão.

4. Mecanismo síncrono mecânico e compensação complexa são projetados para aumentar a precisão das peças de trabalho.

5. Adote o sistema hidráulico integrado, mais confiável e de fácil manutenção.

6. O curso e a distância do backgauge são ajustados pelo motor e bem ajustados à mão, o ajuste é exibido por medidores digitais

7. O modo de operação único e contínuo em polegadas sendo projetado para a máquina e o tempo de reversão e manutenção podem ser controlados pelos relés de tempo

8. Projeto de segurança de preocupação humanista em todos os detalhes e também os detalhes científicos através do padrão RAYMAX.

Prensa prensa hidráulica CNC modelo Wc67k-80tx3200

Equipamento padrão

1. Compensação de cunha na fixação do punção superior

2. Braços de Suporte de Placa

3. Dedo anti-retorno dobrável

4. Matrizes Superiores Padrão e Matrizes Inferiores Multi-V

5. Proteção contra sobrecarga hidráulica e elétrica

6. Braço Quadrado e Braços de Apoio Frontal

7. As matrizes podem ser projetadas sob a exigência dos clientes. A máquina será equipada com moldes/matrizes padrão e o desenho será enviado. E os moldes/matrizes não padronizados podem ser projetados se os clientes puderem fornecer o desenho dos moldes/matrizes ou as peças de trabalho, nós projetaremos. O molde superior pode ser feito em corte.

8. Motor SIEMENS ou Motor de Alta Qualidade China Hanneng

9. Alemanha Bosch Rexroth Hydraulic System ou CHINA Top Level Hydraulic System Youtong.

10. Bomba de engrenagem hidráulica ENSOLARADA dos EUA ou bomba de engrenagem hidráulica de alta qualidade de CHINA Shanghai YONGMING que é usada para a indústria de aviões chinesa.

11. As peças de vedação serão da JAPAN VALQUA.

12. Elementos elétricos principais da Alemanha SIEMENS ou da França SCHNEIDER.

13. Parafuso de esferas Taiwan HIWIN e haste polida com precisão de 0,05 mm.

14. Sistema ESTUN E21 NC ou outro sistema de controle CNC.

Prensa prensa hidráulica CNC modelo Wc67k-80tx3200

Recursos do sistema do controlador E21 NC

1. Controle de posicionamento do medidor traseiro.

2. Controle de posicionamento inteligente.

3. Posicionamento unilateral e bidirecional que elimina a folga do fuso de forma eficaz.

4. Retrair funções.

5. Pesquisa automática de referência.

6. Backup e restauração de parâmetros de uma chave.

7. Indexação de posição rápida.

8. 40 programas de espaço de armazenamento, cada programa tem 25 passos.

9. Proteção de desligamento.

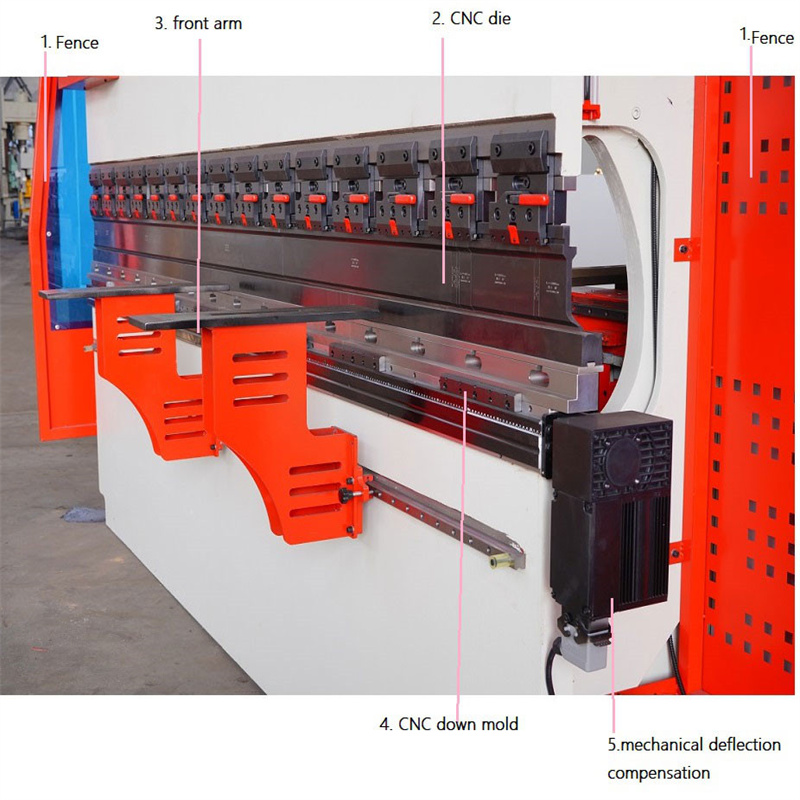

10. mm/polegada, chinês/inglês. Imagens detalhadas

Como contar o poder de flexão?

8 (Proporção) x 2 mm (espessura) x 2,5 metros (largura) = 40
Então, você precisa da dobradeira WC67Y-40T/2500 para dobrar aço macio de 2 mm de espessura x 2500 mm de largura.

Perguntas frequentes

Q1. Você é uma fábrica ou empresa comercial e onde está localizada?

R: somos uma fábrica localizada em anhui, china, o transporte é conveniente.

Q2. Quanto tempo sobre o período de garantia da máquina?

R: 12 meses. Nossa máquina vem com 1 ano de garantia, exceto peças de desgaste e danos causados por uso indevido/negligência. Após este período, você ainda pode desfrutar do nosso serviço o tempo todo.

Q3. Sua empresa possui alguma certificação?

R: Sim. Temos CE, ISO 9001 e assim por diante.

Q4. Você tem instruções de operação da máquina?

R: Sim. Temos instruções de operação da máquina em inglês junto com a máquina.

Q5. Qual é o prazo de entrega?

R: geralmente, leva de 15 a 25 dias úteis para concluir um pedido. O tempo de entrega exato seria confirmado por comunicação adicional.

Q6. Posso colocar meu próprio LOGOTIPO nos produtos?

R: Sim. Você pode colocar seu próprio LOGOTIPO nos produtos. Produtos relacionados ",

Detalhes

  • Curso do Deslizador (mm): 120 mm
  • Nível Automático: Semiautomático
  • Profundidade da Garganta (mm): 320 mm
  • Tipo de máquina: Barra de torção
  • Comprimento da Mesa de Trabalho (mm): 3200
  • Largura da Mesa de Trabalho (mm): 200 mm
  • Dimensão: 3300x1500x2200 milímetros
  • Condição: Nova
  • Material/Metal Processado: Latão/Cobre, Aço inoxidável, LIGA, Aço carbono, Alumínio, Plástico, PVC, Aço carbono, Aço inoxidável, Alumínio
  • Automação: Automática
  • Serviços Extras: Formação de Pontas
  • Peso (KG): 6000
  • Potência do motor (kw): 7,5 kw
  • Pontos-chave de venda: preço competitivo
  • Garantia: 2 anos
  • Indústrias aplicáveis: hotéis, lojas de vestuário, lojas de material de construção, oficinas de reparação de máquinas, fábrica, fábrica de alimentos e bebidas, fazendas, restaurante, uso doméstico, varejo, loja de alimentos, lojas de impressão, obras de construção, energia e mineração, lojas de alimentos e bebidas , Outros, Empresa de publicidade
  • Localização do showroom: Estados Unidos, Vietnã, Filipinas, Indonésia, México, Tailândia, Sri Lanka, Bangladesh, Malásia
  • Tipo de marketing: produto comum
  • Relatório de Teste de Máquinas: Fornecido
  • Inspeção de saída de vídeo: Fornecido
  • Garantia dos componentes principais: 2 anos
  • Componentes principais: Rolamento, Motor, Engrenagem, PLC
  • Nome do produto: Freio de prensa hidráulica
  • Cor: personalizado
  • Voltagem: 220V/380V/415V/440V/personalizado
  • Tipo: Máquina de dobra hidráulica de metal
  • Elementos elétricos: Alemanha Siemens
  • Sistema de controle: Estun E21
  • Peso: 6000kg
  • Certificação: ISO 9001:2000
  • Serviço pós-venda fornecido: suporte online
