Máquina Hidráulica de Metalurgia de Corte de Metal para Corte de Perfuração Corte Entalhe

Descrição do produto

Nossos metalúrgicos trarão ótima qualidade e produtividade a um preço razoável para sua empresa. Esta máquina universal, permite puncionar, cortar, entalhar, cortar e muitas outras funções, dependendo da configuração da sua ferramenta. Esta máquina está equipada com duas estações separadas que podem trabalhar de forma independente. Peças mecânicas usinadas muito precisas e componentes hidráulicos e elétricos selecionados garantem uma longa função sem manutenção e operação estável em quaisquer condições.

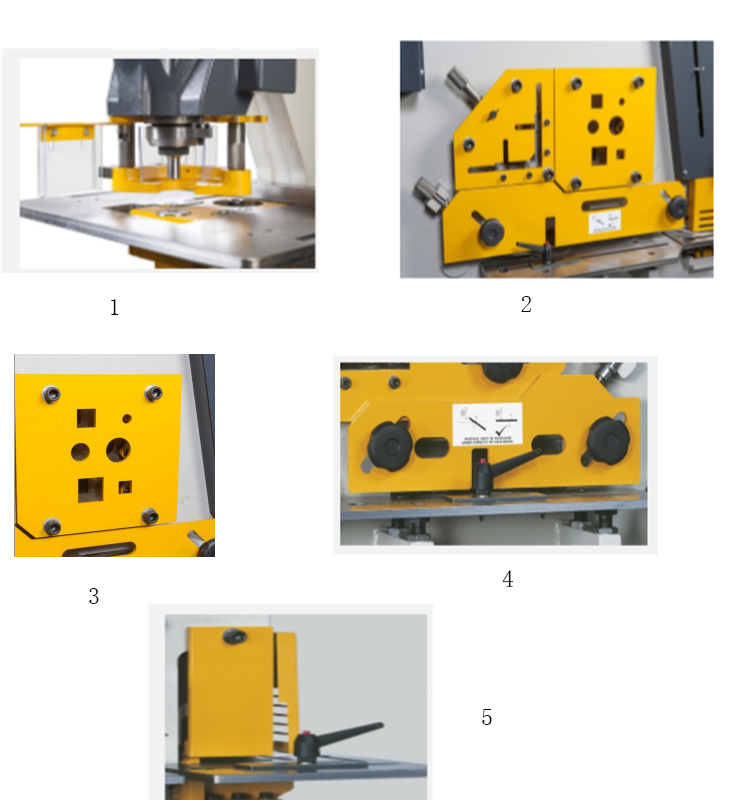

Imagens detalhadas

1. Estação de perfuração

A grande área do leito de puncionamento possui um bloco frontal removível e foi projetada para oferecer uma ampla gama de aplicações de puncionamento. Uma mesa de punção com regras e guias para o trabalho de repetição é instalada como equipamento padrão.

2. Estação de ângulo

Esta estação oferece corte angular de grande capacidade a 90° e 45°. Ângulos entre 45° e 90° podem ser alcançados cortando primeiro a 90° e depois aparando o flange no ângulo necessário na estação de corte

3. Estação de corte de seção

As máquinas são equipadas de série com lâminas para cortar barras redondas e quadradas. Com equipamentos extras, as máquinas são capazes de cortar, nesta abertura, canal, viga, seção em T e muitos outros perfis especiais.

4. Cisalhamento

A unidade de cisalhamento está equipada com um suporte simples e robusto que é ajustável a qualquer espessura de material dentro da capacidade de corte da máquina. A mesa de alimentação de cisalhamento com guias ajustáveis é montada para permitir a alimentação precisa de materiais. A guia pode ser ajustada para permitir cortes em meia-esquadria até 45° para fl em barras ou para aparar os ângulos fl do ângulo.

5. Estação de entalhe

A estação de entalhe é equipada de série com uma mesa de entalhe retangular com batentes traseiros ajustáveis, permitindo o posicionamento repetitivo.

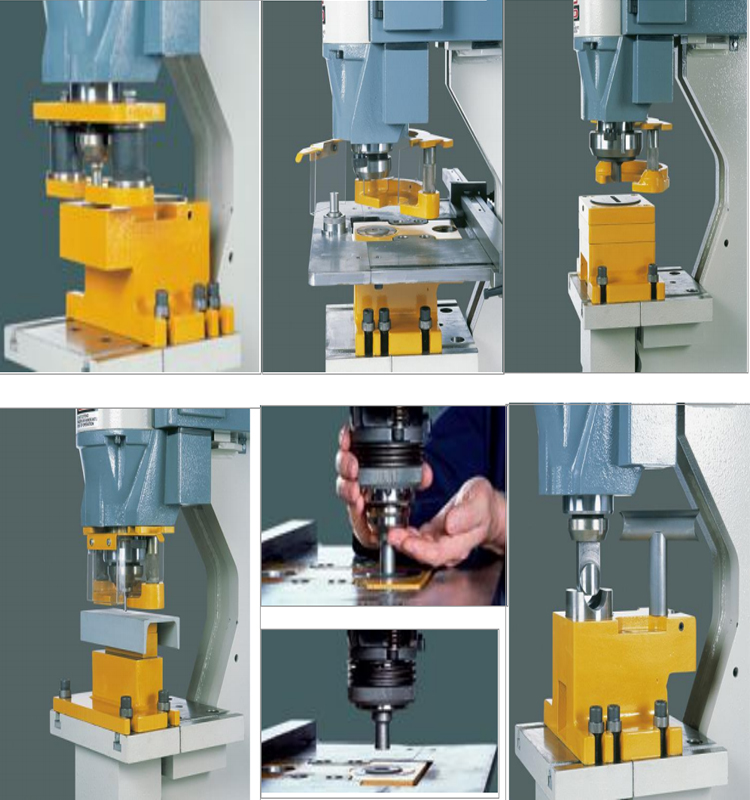

Formulários

Aplicações de estação de puncionamento (equipamento opcional) Conjunto de decapagem de deformação mínima, conjunto de decapagem de deformação mínima para fornecer deformação mínima ao perfurar furos de passo próximo na barra plana.

Troca rápida de ferramenta

Suporte de punção de troca rápida. Basta girar o suporte do punção em 90° para travar na posição.Acessório de furo grande, Acessório de furo/ranhura grande para diâmetros de 38 a 110 mm. Também disponível para diâmetros de até 160 ou 225 mm.

Reforço de teia de canal/feixe

Reforço de alma especialmente projetado para perfurar a alma do canal ou viga. Travesseiros para perfis especiais disponíveis a pedido.

Troca de ferramenta 'super-rápida'

Mola e rolamentos de esferas travam/desbloqueiam a ferramenta na posição com giro manual de 90°. Não são necessárias chaves ou chaves.

Unidade de entalhe do tubo

Para conexão de 90 graus com tubos. Disponível para diâmetros externos de até 165 mm.

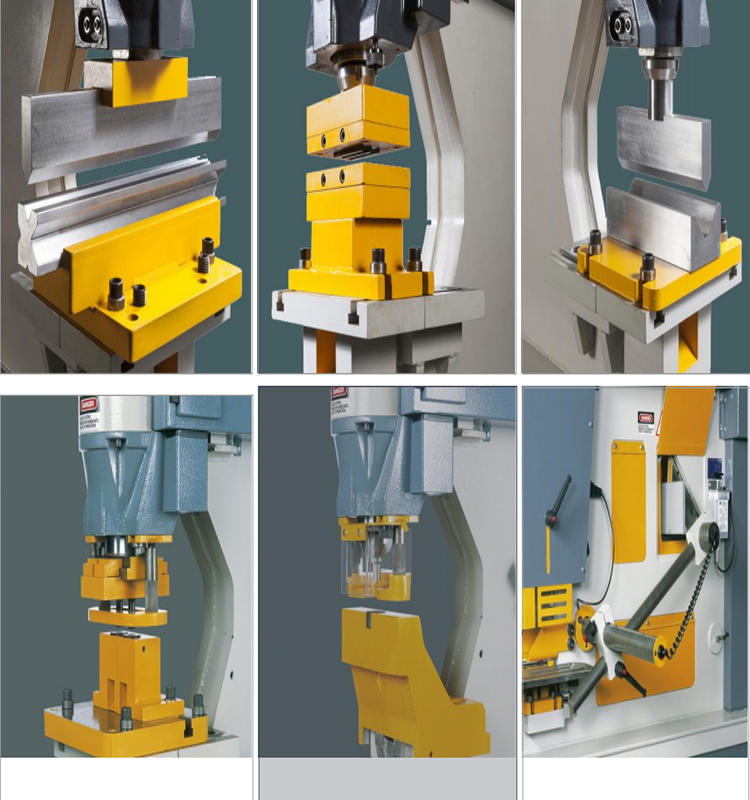

Unidade de dobra de chapa

Unidade de dobra de chapas com bloco multi-V (com aberturas em V de 10, 20, 24 e 40 mm de largura, todas a 85°).

Unidade de perfuração do Louvre

Unidade de perfuração especial para aplicações de ventilação de perfuração.

Unidade de dobra de barra

Para dobrar material até máx. 22 milímetros de espessura. Com bloco em V simples, 76 mm com V a 85°

Unidade de furo duplo

Unidade de passo variável de furo duplo. Perfura 2 furos de até 29 mm de diâmetro.

Alça de pescoço de cisne

Para perfuração de alma e flange de até 32 mm de diâmetro. em 300 mm máx. canal e 'I'beam.

Parada de comprimento pautado de toque e corte

O batente de comprimento regulado Touch & Cut (opcional) (um metro) pode ser usado para a estação de corte angular, corte de seção e cisalhamento. Comprimentos de 2 ou 3 metros disponíveis.

Características técnicas

Modelo	MULTI 70	MULTI 95	MULTI 125
CAPACIDADE NOMINAL	70T	95T	125T
PERFURAÇÃO
Capacidade máxima	26*20	27*25	35*25
Diâmetro * Espessura	57*9	57*12	67*16
Viagem	55	80	80
Profundidade padrão da garganta	305	355	355
Garganta profunda (opcional)	625	625	625
Punção máxima padrão	57	57	57
Punção máxima opcional	160	160	225
Tamanho máximo do feixe	305	305	305
cisalhamento
Espessura da placa	300*20	380*20	380*25
Largura máxima da folha	375*15	480*15	600*15
cisalhamento em ângulo de 45', máximo de 45'	100*15	120*15	120*15
90' Corte	130*13	150*15	150*18
45'Corte	70*10	80*10	80*10
CORTE DE SEÇÃO
Barra redonda/aço quadrado	45	50	55
Canal / Feixe H*	130*65	160*90	200*100
Feixe em T*	90*12	100*12	120*12
NÍVEL
Espessura da placa	12	13	13
Largura- Retângulo	45	52	60
Profundo-Retangular	90	100	100
Em forma de V profundo	60	70	80
Aparar	100*10	100*13	100*13
ENTALHE DE CANTO*
Capacidade máxima de entalhe	250*6	250*6	250*6
ENTALHE DO TUBO*
Diâmetro máximo do tubo	83	108	108
DOBRA*
Curvatura de aço plano	250*13	250*20	250*22
Dobragem de placas	500*3	500*3	700*3
PERFURAÇÃO NA ESTAÇÃO DE ENTALHE
Garganta Profunda	125	125	125
Capacidade máxima	38*8	38*10	38*12
DADOS TÉCNICOS
Potência do motor KW	7.5	7.5	7.5
Peso líquido da máquina Kg	1620/1990	2430/2880	3100/3620
Dimensões da máquina (L*W*H)cm	164*71*180	190*79*191	200*80*203

Detalhes

• Número do modelo: Multi 70
• CNC ou não: CNC
• Condição: Nova
• Força Nominal (kN): 700 kN
• Fonte de Energia: Hidráulica
• Voltagem: 380V/220V Opcional
• Dimensão (L*W*H): 1640*710*1800
• Potência do motor (kW): 7,5
• Peso (T): 1,62199
• Principais Pontos de Venda: Multifuncional
• Garantia de 1 ano
• Localização do Showroom: Nenhum
• Indústrias aplicáveis: Lojas de material de construção, fazendas, gráficas, obras de construção, energia e mineração, lojas de alimentos e bebidas, empresa de publicidade
• Tipo de máquina: ferragem hidráulica
• Serviço pós-venda fornecido: suporte online, suporte técnico de vídeo, manutenção de campo e serviço de reparo
• Serviço pós-garantia: suporte técnico de vídeo, suporte online, manutenção de campo e serviço de reparo
• Local do Serviço Local: Nenhum
• Curso de Deslizamento (mm): 55/80
• Certificação: CE
• Capacidade de pressão: 70T
• Função: Furos, Corte de aço de seção, Entalhe, Entalhe de ângulo, Dobra
• Soco na Garganta Profunda da Estação Notch: 125
• Capacidade máxima: 70T
• Diâmetro* Espessura: 57*9
• Viagem: 55
• Punção máxima padrão: 57
• Soco Máximo Opcional: 160
• Tamanho Máximo do Feixe: 305
• Cor: Amarelo / Opção
