Máquina de corte integrada de placa e tubo a laser de fibra

Características do produto

Vantagens da máquina:

1. Multi-função: pode cortar placas de metal e tubos de metal.
2. Economia de custos: um conjunto de máquina integrada em vez de comprar dois conjuntos
3. Economizando espaço em mais de 50% e trazendo maior produtividade.

Indústria aplicável:

Usado no processamento de chapas metálicas, fabricação de automóveis, equipamentos de ginástica, armários de chassis, personagens de metal publicitários, utensílios de cozinha de aço inoxidável, eletrodomésticos ecologicamente corretos e outros equipamentos mecânicos.

Materiais cortados:

Pode cortar uma variedade de placas e tubos de metal (com dispositivo de corte de tubo), principalmente adequado para aço inoxidável, aço carbono, chapa galvanizada, placa eletrolítica, placa de latão, placa de alumínio, aço manganês, várias placas de liga, rara Corte rápido de metal e outros materiais.

Máquina de corte integrada de placa e tubo a laser de fibra

Inscrição:

1. Fabricação de chapas metálicas

2. Armário elétrico

3. Utensílios de cozinha

4. Elevador

5. Peças Automotivas

6. Lâmpadas de iluminação

7. Carfts de metal e decoração

8. Ferramentas de hardware

9. Publicidade

10. Equipamento de ginástica

11. Móveis

12. Máquinas agrícolas e florestais

13. Ar condicionado

Máquina de corte integrada de placa e tubo a laser de fibra

Parâmetro técnico

NomeMáquina de corte integrada de placa e tubo a laser de fibra
ModeloYD-3015
Tipo de laserLaser de fibra
Potência do Laser1000W
Tamanho do trabalho3000mm * 1500mm
Máx. Velocidade de movimento0-80000 mm/min
Velocidade de corte0-40000 mm/min
Velocidade máxima de aceleração1G
Precisão de localização≦±±0,02mm
Profundidade máxima de usinagemAço inoxidável: 5mm Aço carbono: 10mm
Sistema de transmissãoAcionamento por cremalheira dupla
Suporte ao formato gráficoAL, DXF, PLT, BMP, DST
Fonte de energia380V 50Hz/60Hz/60A
Mesa de trabalhoPlataforma dente de serra fprm
Ambiente operacionalTemperatura 0-45 ℃, Umidade: 5-95%
Dimensões4440*4790*1860mm
Potência total da máquina:<10KW
Peso3000kg
LaserRayco/IPG 500W-2000W
Eixo rotativomandril pneumático de 3m / 6m
Transmissão de engrenagensservo do eixo de rotação é servo Yaskawa
Cabeça de corteSuíça Raytools
ServomotorDelta
Dispositivo pneumáticoVálvula solenóide Japão SMC Japão SMC / Taiwan Yadeke
Dispositivo de elemento eletrônicoSchneider
RedutorJapão Xinbao Redutor
PrateleiraUnidade dupla APEX
Sistema de controleChipre
Shanghai Baichu Chiller / Ar Condicionado Tongfei /Padrão para 1000 e acima de energia

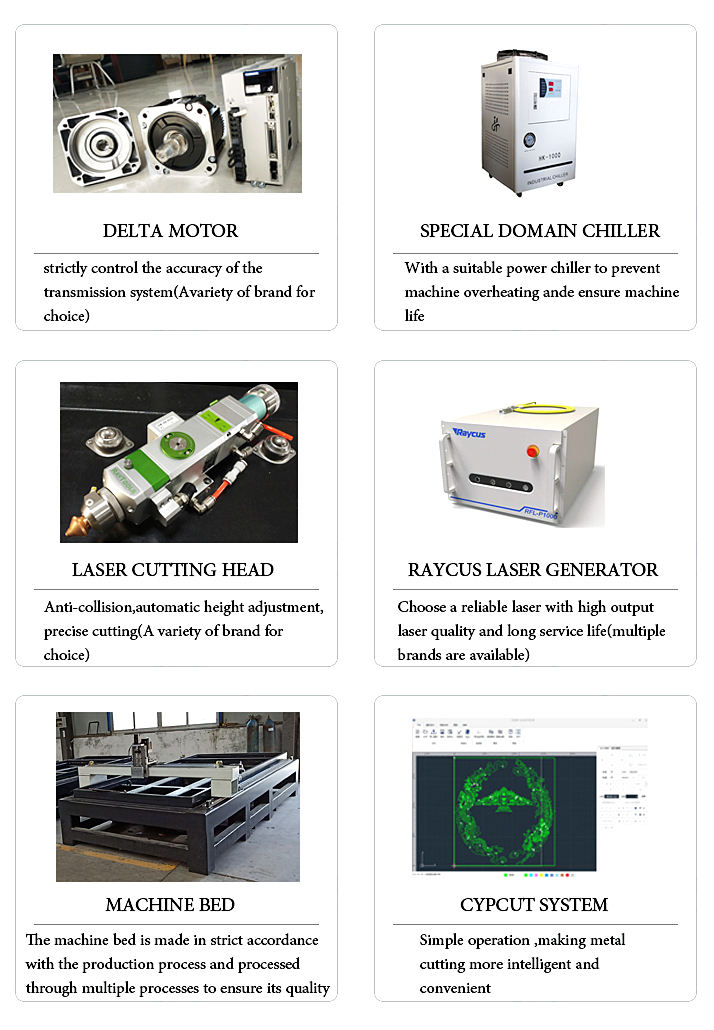

Imagens detalhadas

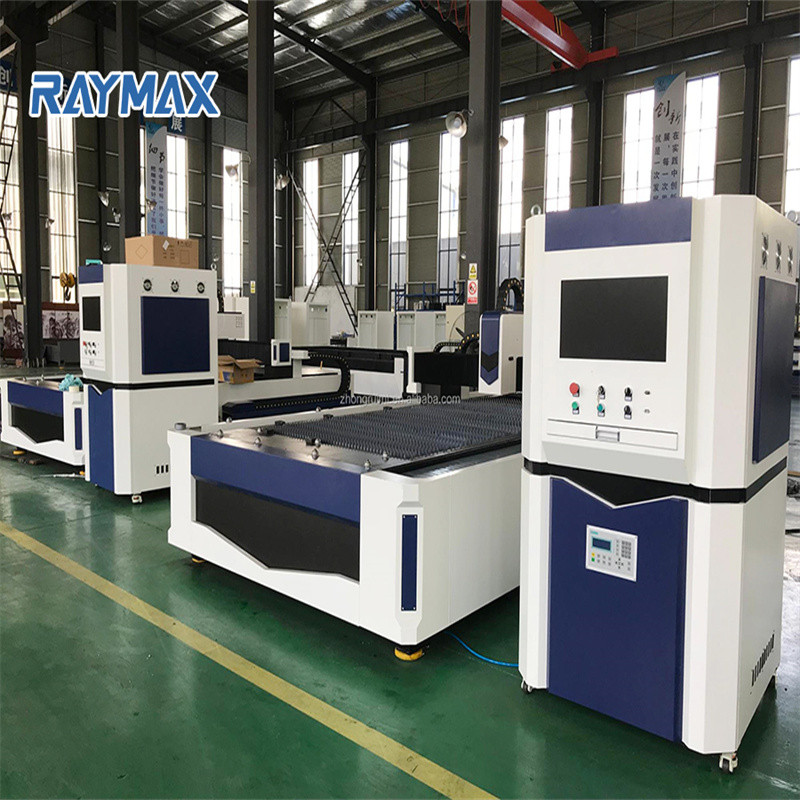

Máquina de corte integrada de placa e tubo a laser de fibra

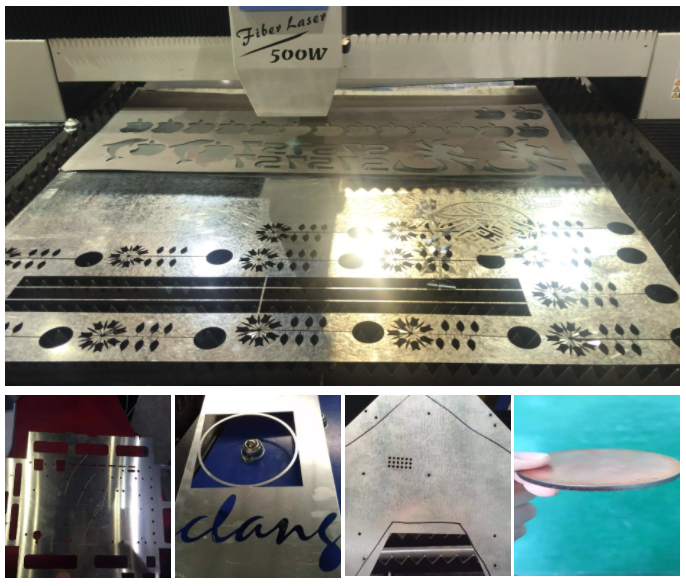

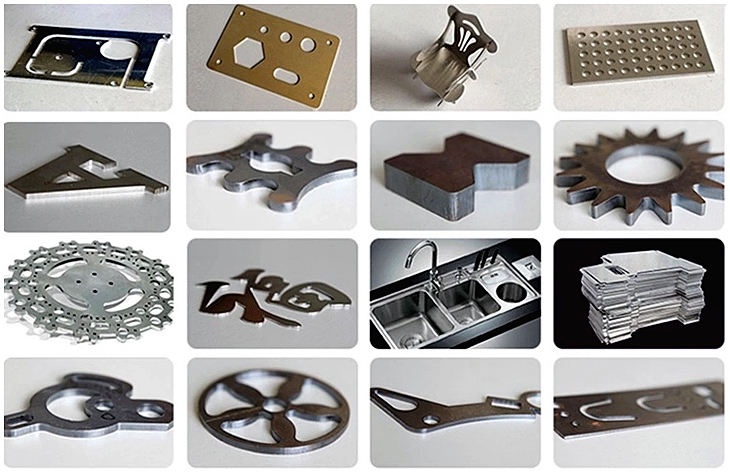

Amostras

Máquina de corte integrada de placa e tubo a laser de fibra

Nossa vantagem:

1. Temos nossa própria oficina de usinagem. Todo o quadro, pórtico e eixo Z das máquinas são feitos por nossa própria oficina. Desta forma, podemos garantir nossa boa qualidade e reduzir o custo.

2. Podemos projetar e produzir de acordo com os requisitos do cliente. (incluindo estrutura da máquina, tipo, cor, peças de reposição e assim por diante)

3. Nós podemos fazer OEM. (com o próprio logotipo dos clientes na máquina)

4. Temos uma rica experiência para exportação, prepararemos bem todos os documentos alfandegários e CO para fazer a alfândega com sucesso.

Detalhes

  • Aplicação: CORTE A LASER
  • Material aplicável: Acrílico, Vidro, Couro, MDF, Metal, Papel, Plástico, Plexiglax, Madeira Compensada, Borracha, Pedra, Madeira, Cristal
  • Condição: Nova
  • Tipo de laser: Laser de fibra
  • Área de corte: 1500mm*3000mm
  • Velocidade de corte: 40.000
  • Formato gráfico suportado: AI, PLT, BMP, Dst, DXP
  • Espessura de corte: 10mm
  • CNC ou não: Sim
  • Modo de resfriamento: REFRIGERAÇÃO A ÁGUA
  • Software de controle: CYPCUT
  • Marca de fonte de laser: Raycham
  • Marca do trilho guia: HIWIN
  • Peso (KG): 3000 KG
  • Principais pontos de venda: alto nível de segurança
  • Garantia de 1 ano
  • Indústrias aplicáveis: hotéis, lojas de vestuário, lojas de material de construção, fábrica, oficinas de reparação de máquinas, fábrica de alimentos e bebidas, fazendas, restaurante, uso doméstico, varejo, loja de alimentos, gráficas, obras de construção, energia e mineração, lojas de alimentos e bebidas , Outros, Empresa de publicidade
  • Relatório de Teste de Máquinas: Fornecido
  • Inspeção de saída de vídeo: Fornecido
  • Garantia dos componentes principais: 1 ano
  • Componentes principais: Outros
  • Modo de Operação: Pulsado
  • Configuração: 4 eixos
  • Produtos manuseados: Chapas e Tubos
  • Característica: Refrigerado a água
  • Máx. Velocidade de movimento: 0-80000mm/min
  • Precisão de localização: 0,01-0,02 mm
  • Profundidade máxima de usinagem: Aço inoxidável: 5mm Aço carbono: 10mm
  • Fonte de alimentação: 380V 50Hz/60Hz/60A
  • Ambiente operacional: Temperatura 0-45 ℃, Umidade: 5-95%
  • Dimensões: 4440*4790*1860mm
  • Sistema de controle: CYPCUT
