Máquina de corte a laser de fibra Corte de alumínio, corte a laser de chapa de metal

Características

A máquina de corte adota laser avançado de marca famosa internacional, que possui alta eficiência eletro-óptica, economia de água e economia de energia. Especialmente importante, pode ficar livre de manutenção por um longo tempo, economizar muitos fundos e tempo de manutenção e melhorar a eficiência do trabalho. A estrutura principal geral adota uma mesa de trabalho de estrutura de pórtico.

A cama de alto amortecimento tem boa rigidez, alta precisão e operação estável. A estrutura da estrutura é feita de soldagem de favo de mel de aço de alta qualidade. A máquina-ferramenta é recozida, envelhecida duas vezes e processada por uma fresadora de pórtico em grande escala.

Esses meios de projeto e processamento garantem que a máquina-ferramenta tenha excelente resistência sísmica, alta rigidez e estabilidade. Ele atende totalmente aos requisitos de estabilidade da máquina-ferramenta em movimento de alta velocidade.

A cremalheira lateral dupla de alta precisão e acionamento do pinhão e trilho de guia linear são adotados, e o poderoso sistema de acionamento do servo motor de acionamento duplo é usado para garantir efetivamente a velocidade e a precisão do corte a laser. Também pode escolher a mesa de trabalho do tipo de troca, a taxa de falha é extremamente baixa, o tempo de troca é curto, melhora muito a eficiência da produção.

Modelos opcionais

Série de Mesa Única LC

A máquina de corte a laser da série LC ocupa uma pequena área, alto desempenho, fácil de instalar. É a série mais econômica e popular. 3015LC para exportação pode ser usado para transporte normal de contêineres, o que pode economizar espaço e custo.

Série de mesa de troca de PC

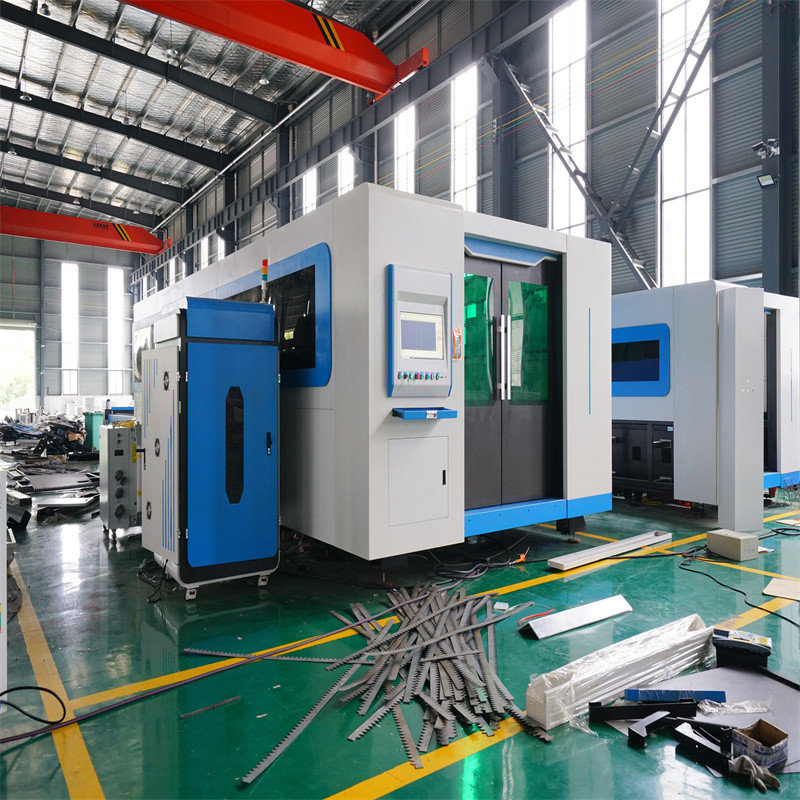

Máquina de corte a laser de alta potência da série PC. A estrutura fechada e a troca automática de mesas duplas economizam muito o tempo de alimentação. O corte fechado também reduz o possível dano ao corpo humano causado pelo laser e pela fumaça gerada, operação da máquina durante o corte.

Série de chapas e tubos PT

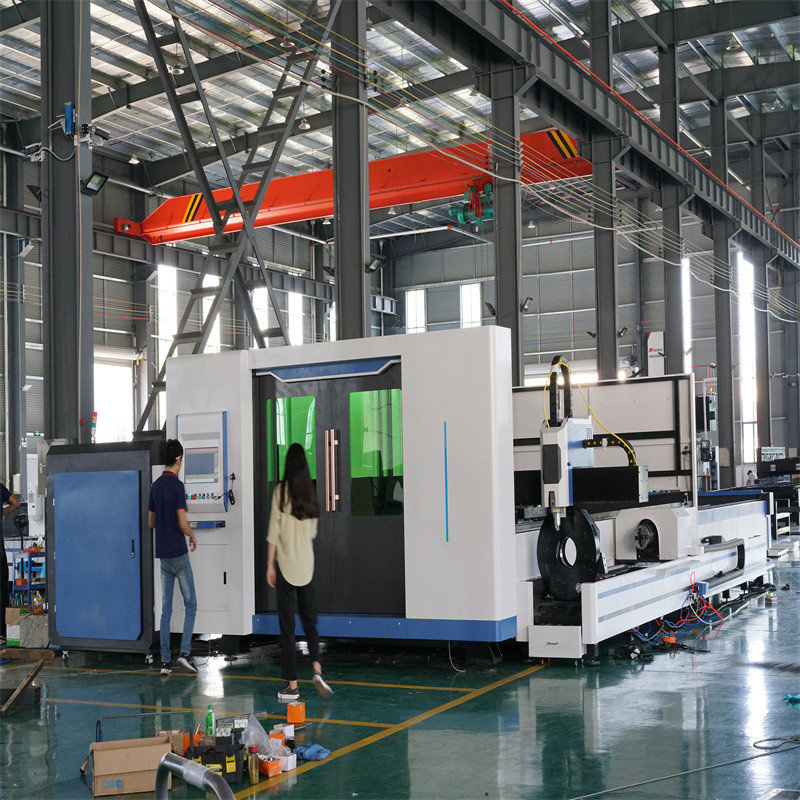

A máquina de corte a laser integrada para chapas e tubos da série PT está equipada com um sistema avançado de corte de placas a laser de fibra óptica e sistema de corte de tubos. Diferentes funções de corte de chapas e tubos podem ser alternadas livremente. Fuselagem integrada, pequena pegada criando mais valor para você.

Gerador de Laser Avançado

Configuração padrão do gerador de laser Raycus ou MAX estável e eficiente. Design modular, sistema altamente integrado, livre de manutenção, alta confiabilidade. A potência do laser é continuamente ajustável, com alta qualidade do feixe e alta estabilidade do laser. É uma fonte de laser ideal para corte fino a laser, soldagem de precisão e outras aplicações. Comparado com outros lasers similares no mercado, nosso laser tem vantagens óbvias. Opcional IPG e nLIGHT Laser.

Cabeças de corte a laser exatamente compatíveis

Todas as máquinas de corte a laser RAYMAX são equipadas de série com cabeças de corte a laser com foco automático WXS ou Raytools. As cabeças de corte têm uma unidade de acionamento motorizada integrada, que aciona a lente de foco através de um mecanismo linear para mudar de posição automaticamente. Os clientes podem definir o programa para alcançar o foco contínuo que completa o material de perfuração e corte rápido com diferentes espessuras. O design da estrutura refrigerada a água permite que as cabeças de laser funcionem de forma estável e crônica. Cabeças de corte a laser PRECITEC e Lasermech opcionais.

Travessa Leve

A travessa é feita de alumínio de grau de aviação, que é processado por processo de moldagem por extrusão e processo de envelhecimento térmico, o que torna toda a máquina rígida e possui excelente qualidade de superfície e boa tenacidade. A leveza e a alta rigidez da travessa garantem o movimento de alta velocidade durante o processamento a laser. Ao mesmo tempo, tem um desempenho dinâmico perfeito e atende à precisão. Com longa vida útil, pode manter a forma inalterada ao máximo, de modo a garantir a precisão do corte e a qualidade do produto.

Cama Estável e Sólida

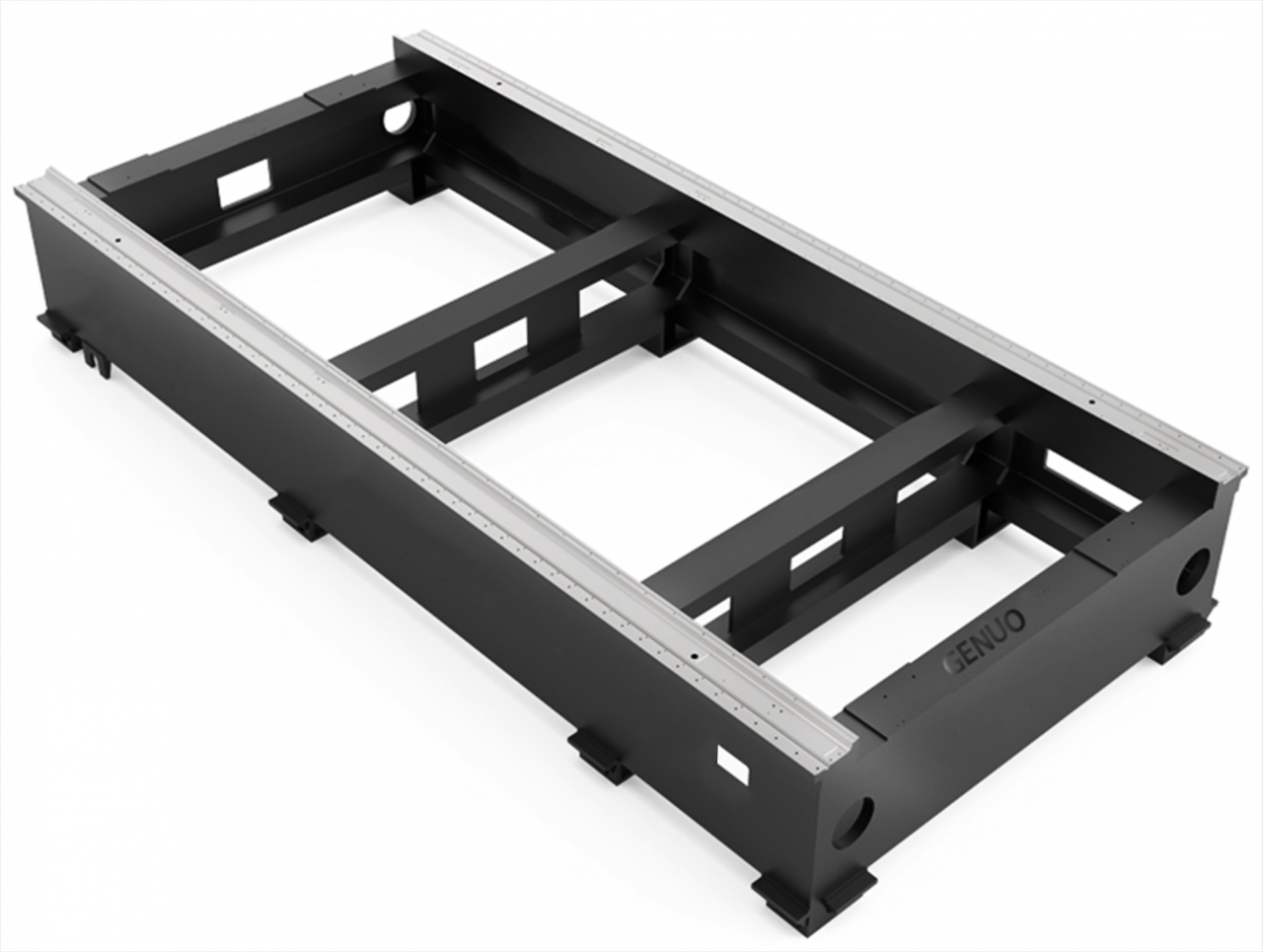

O corpo principal da máquina de corte é soldado com aço estrutural de carbono de alta qualidade com resistência à tração de até 500MPa, após recozimento de alta temperatura e envelhecimento natural para eliminar o estresse de soldagem, prevenção de deformação, mais durável. Em seguida, pelo centro de usinagem de pórtico de precisão em grande escala para usinagem de precisão. Cama estável e confiável, sem deformação, para garantir precisão de corte a longo prazo e estabilidade da máquina. Cama de máquina de fundição opcional.

Peças de transmissão de alta precisão

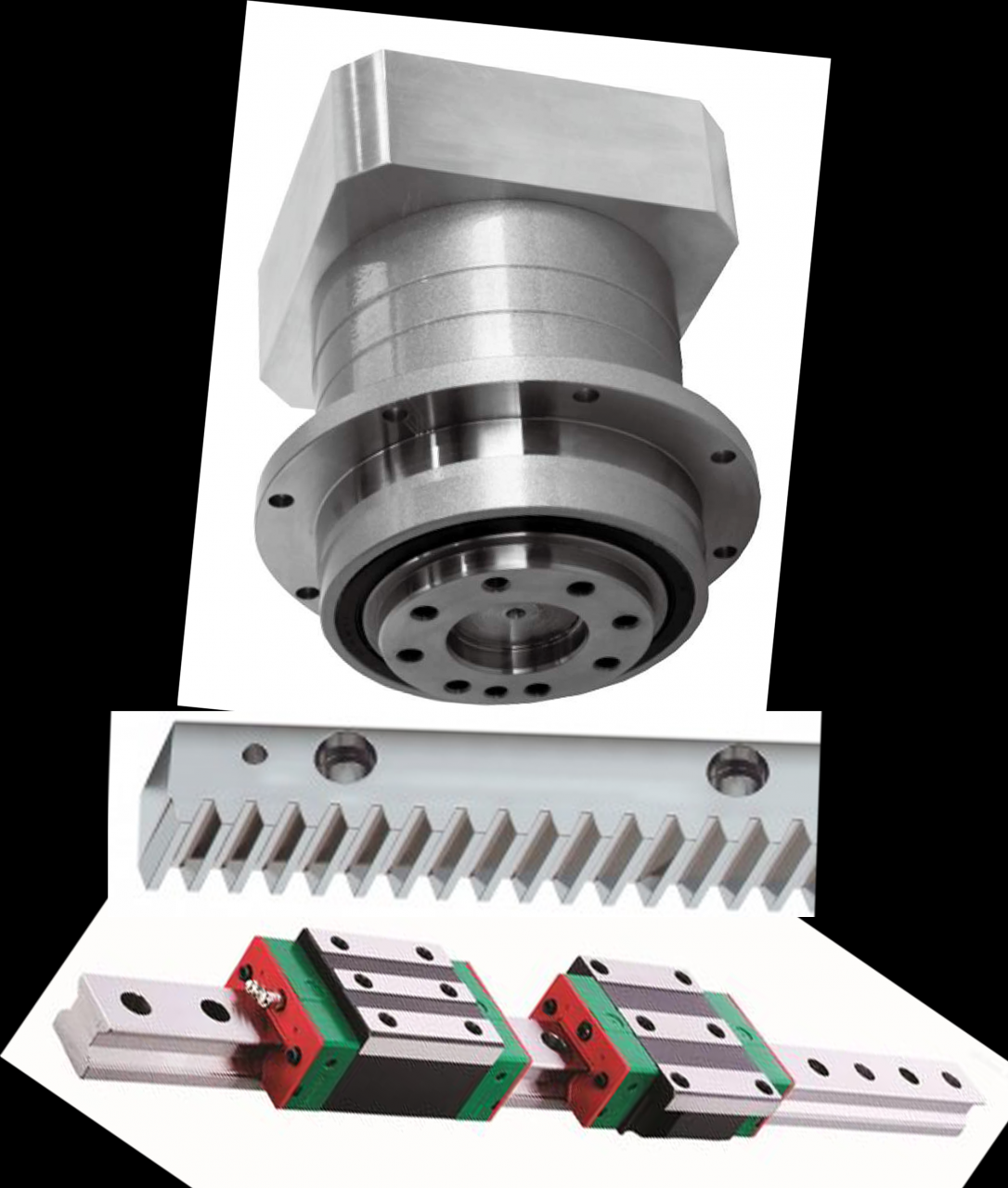

Redutor de flange especial japonês SHIMPO ou francês Motovario, cremalheira e pinhão de precisão, guia linear silenciosa. Conecte a mesa do torno e a peça de corte com precisão. Deixe a máquina funcionar de forma muito suave e eficiente. Com o sistema de lubrificação automática, a manutenção das peças mecânicas é bastante reduzida. Redutor Atlanta opcional, cremalheira e pinhão.

Componentes Elétricos de Qualidade Superior

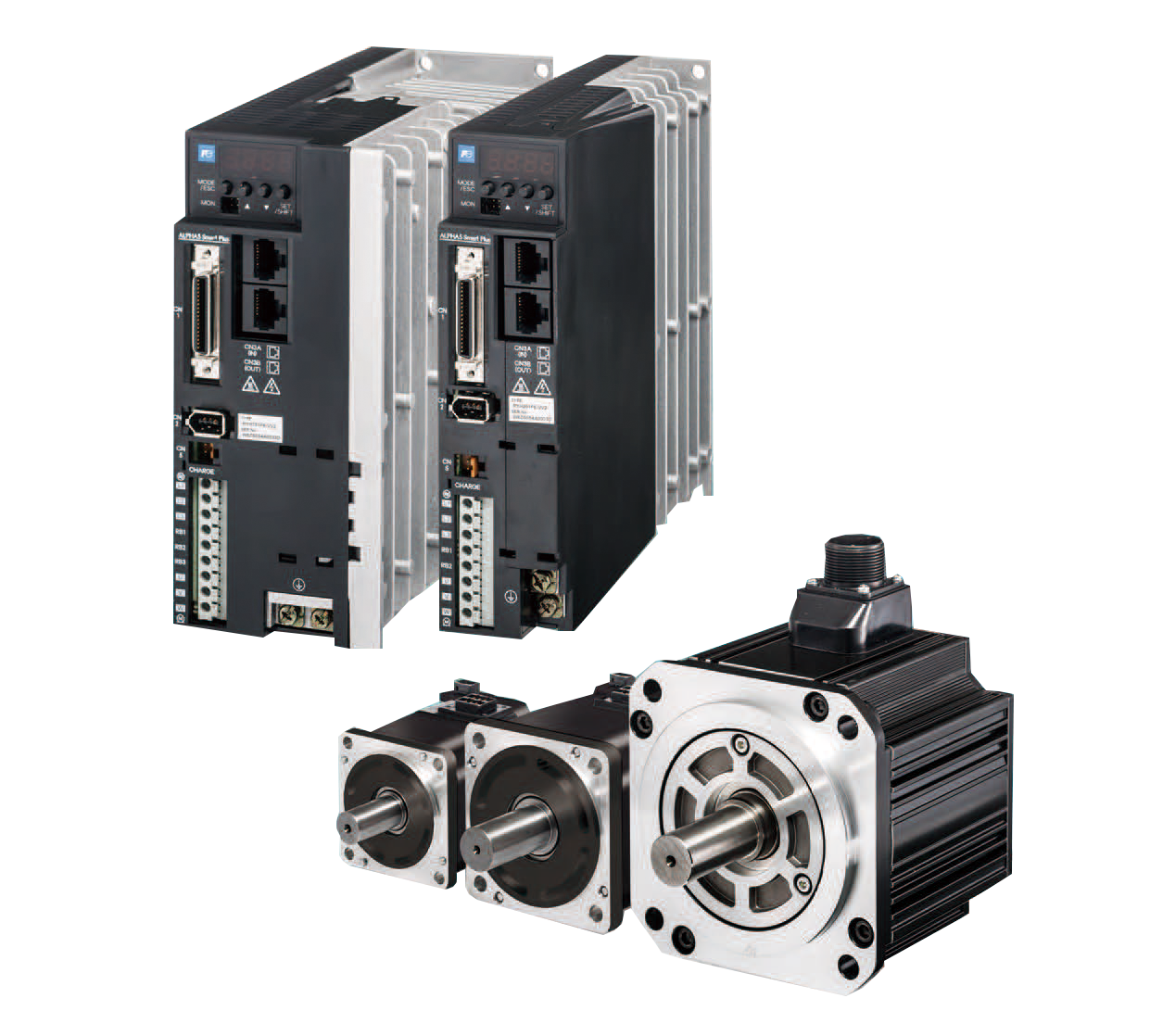

A máquina adota o servo motor japonês Fuji ou Panasonic e aciona até 6000 r / min. Torque e potência poderosos melhoram muito a eficiência de corte. Ao mesmo tempo, possui precisão de posicionamento extremamente precisa e longa vida útil. Os principais acessórios elétricos são Schneider e Siemens, conexão de linha razoável e otimização. Garanta uma taxa de falha muito baixa. Servo motor e acionamento Yaskawa opcionais.

Sistema de corte a laser poderoso e inteligente

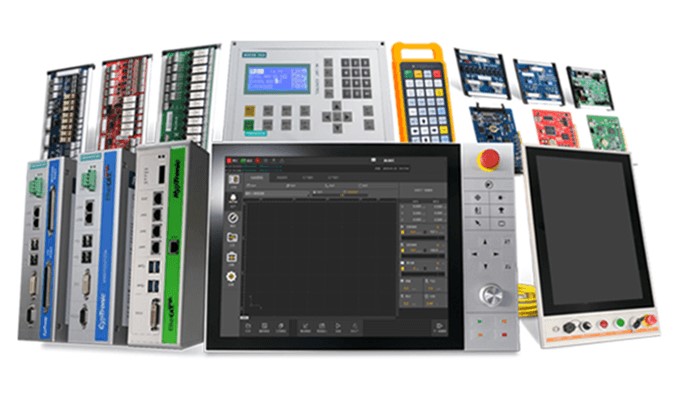

Toda a série de máquinas de corte a laser está equipada com o software de controle de corte a laser CypCut ou o software de controle de corte a laser de alta potência HypCut. Com sistema de posicionamento visual de alta precisão e sistema CNC integrado sucessivamente. É fácil de usar e possui funções poderosas, que podem atender e aplicar em várias ocasiões de processamento. Opcional Alemanha PA8000, sistema de corte CNC Siemens 840D

Tabela de tamanhos de design

Modelo	3015LC	4015LC	4020LC	6020LC
Faixa de Usinagem L*W(mm)	3000*1500	4000*1500	4000*2000	6000*2000
Potência do laser (KW)	0.5-20
Precisão de posicionamento do eixo X/Y (mm/m)	±0,05
Precisão repetida do eixo X/Y (mm/m)	±0,02
Eixo X/Y Velocidade máxima de movimento (m/min)	120
Eixo X/Y Máx. aceleração (G)	1.2
Espessura de corte (mm)	De acordo com o poder da fonte de laser e material de chapa metálica
Dimensão （LWh)(mm)	460029001800	560029001800	560034001800	770034001800
Peso da máquina (kg)	4800	5500	6000	7500

Perguntas frequentes

Q1. Como sobre a qualidade da sua máquina?

A1: nossas máquinas distribuem em todo o mundo para cerca de 50 municípios onde há indústria de chapas de metal, há máquinas brilhantes e onde há nossas máquinas, há boa reputação e satisfação do usuário do terminal.

Q2: Você é o fabricante ou negociando em comparação?

A2: somos 100% fabricante com mais de 20 anos de experiência em fabricação.

Q3. Como sobre o seu serviço pós-venda?

A3: 1. Soluções técnicas: podemos fornecer soluções técnicas em um dia.
2. Vídeo online: Mostre o vídeo de trabalho da máquina na fábrica. (atualize toda semana)
3. Serviço de instalação: Este está disponível com todas as nossas máquinas, vídeo ao vivo pode ser fornecido. Também podemos enviar técnicos para a fábrica do cliente para máquinas de instalação. (Os clientes só precisam pagar a passagem aérea e as despesas de hotel.)
4. Serviço de treinamento: Nosso técnico lhe ensinará como usar nossas máquinas. Além disso, você pode enviar seu técnico para nossa empresa para aprender a operar máquinas.
5. Garantia de qualidade: 2 anos de garantia, fornecemos serviço vitalício. Organizamos o teste final antes do envio, depois de garantir que a máquina tenha o melhor desempenho, então fazemos os envios.
6. Taxa de resposta de 100%: responderemos suas perguntas dentro de 12 horas.

Detalhes

Aplicação: CORTE A LASER
Material Aplicável: Metal
Condição: Nova
Tipo de laser: Laser de fibra
Área de corte: 4000mm*1500mm
Velocidade de corte: 120m/min
Formato gráfico suportado: AI, PLT, DXF, BMP, Dst, Dwg, LAS, DXP
Espessura de corte: 0-30
CNC ou não: Sim
Modo de resfriamento: REFRIGERAÇÃO A ÁGUA
Software de controle: Cypcut
Marca de fonte de laser: RAYCUS
Marca da cabeça do laser: Precitec
Marca do servomotor: Panasonic
Marca do trilho guia: PMI
Marca do sistema de controle: Cypcut
Peso (KG): 5500 KG
Principais pontos de venda: alta precisão
Marca da lente óptica: II-VI
Garantia: 2 anos
Indústrias aplicáveis: hotéis, lojas de material de construção, fábrica, oficinas de reparação de máquinas, obras de construção, empresa de publicidade
Relatório de Teste de Máquinas: Fornecido
Inspeção de saída de vídeo: Fornecido
Garantia dos componentes principais: Não disponível
Componentes principais: vaso de pressão, motor, outros, rolamento, engrenagem, bomba, caixa de engrenagens, motor, PLC
Nome do produto: Máquina de corte de metal a laser de fibra
Potência do laser: 6000W
Função: Corte de chapa de metal
Área de trabalho: 1500mmX4000mm
Cabeça de laser: Cabeça de corte Raytools
Fonte de alimentação: 220V/380V
Sistema de acionamento: servomotores YASKAWA
Cor: Obrigatório
Característica: alta precisão
Sistema de refrigeração: Sistema de refrigeração a água
Certificação: ce
Serviço pós-venda fornecido: suporte online, instalação em campo, comissionamento e treinamento, serviço de manutenção e reparo em campo, suporte técnico de vídeo
Serviço após a garantia: suporte técnico de vídeo, suporte online, peças de reposição, manutenção de campo e serviço de reparo
Local do serviço local: Canadá, Estados Unidos, Itália, Rússia
Localização da sala de exposições: Canadá, Estados Unidos, Itália, Rússia
