Máquina de corte automática de tubos 1000 w mesa de trabalho pequena máquina de corte a laser de fibra

Descrição da máquina

O corte a laser é o melhor método de corte entre as várias tecnologias de corte que as pessoas dominam hoje. As vantagens do corte a laser são: pequena deformação térmica, alta precisão de corte, baixo ruído, sem poluição, fácil de realizar corte automático, embora o investimento inicial seja grande (desvantagem), mas o custo de processamento é 50% menor que o processamento mecânico. Como uma tecnologia de fabricação avançada, o corte a laser tem as vantagens de ampla faixa de aplicação, processo flexível, alta precisão de processamento, boa qualidade, processo de produção limpo e fácil realização de automação, flexibilidade, inteligência e melhoria da qualidade do produto e produtividade do trabalho.

Recurso da máquina

1. A máquina adota uma estrutura de mesa de trabalho aberta, cremalheira de acionamento duplo de alta precisão importada e pinhão e trilho de guia linear, transmissão estável e alta precisão.

2. Tanto a cama como a viga móvel adotam uma estrutura de soldagem integral. O leito é tratado termicamente a 600°C e finalizado por moagem de pórtico de 12 metros. É resfriado no forno por 24 horas. Após o recozimento, é desbastado e submetido a tratamento de envelhecimento por vibração, que pode eliminar completamente a adaptabilidade de soldagem e processamento, boa rigidez, alta precisão, pode manter o uso a longo prazo sem deformação.

3. Os eixos X, Y e Z são todos importados da França com servo motores de alta precisão, alta velocidade, grande torque, grande inércia, desempenho estável e durável. Garanta a alta velocidade e aceleração de toda a máquina.

4. Adota o sistema de controle numérico especial da máquina de corte a laser de fibra CYPCUT baseada no sistema operacional Windows e integra muitos módulos de função especial para controle de corte a laser, com funções poderosas, boa interface homem-máquina e operação simples.

5. O software de agrupamento CYPNEST Expert Edition é a tecnologia central para máquinas de corte CNC para realizar "corte em tempo integral, corte de alta eficiência e corte de alta taxa de agrupamento". É a garantia fundamental para economizar materiais de forma eficaz e melhorar a eficiência de corte.

6. A cabeça de corte adota cabeças de corte a laser de fibra especiais produzidas por marcas de renome internacional e sensores capacitivos, com alta precisão de detecção, resposta sensível e desempenho mais estável e confiável. 7. A válvula proporcional controlada eletronicamente de alta precisão importada da Alemanha pode controlar com precisão a pressão do ar do gás auxiliar de corte para obter o melhor efeito de corte.

Componentes da máquina

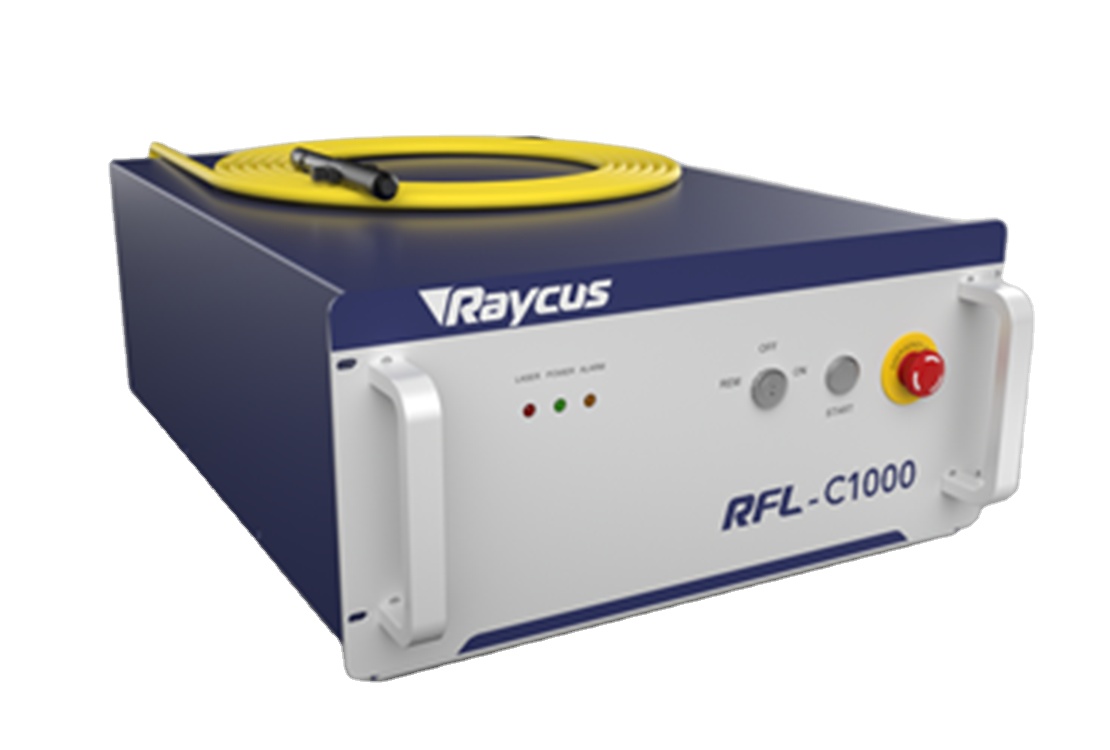

Fonte de laser de fibra Raycus RFL-C1000

• Excelente qualidade de feixe (BPP)

• BPP constante em toda a faixa de potência

• Use uma distância focal longa para obter um ponto pequeno

• Eficiência de conversão eletro-óptica>25%

• Operação sem manutenção

• Design modular, "plug and play"

• Tamanho pequeno e fácil instalação

• Vida útil da fonte da bomba > 100.000 horas

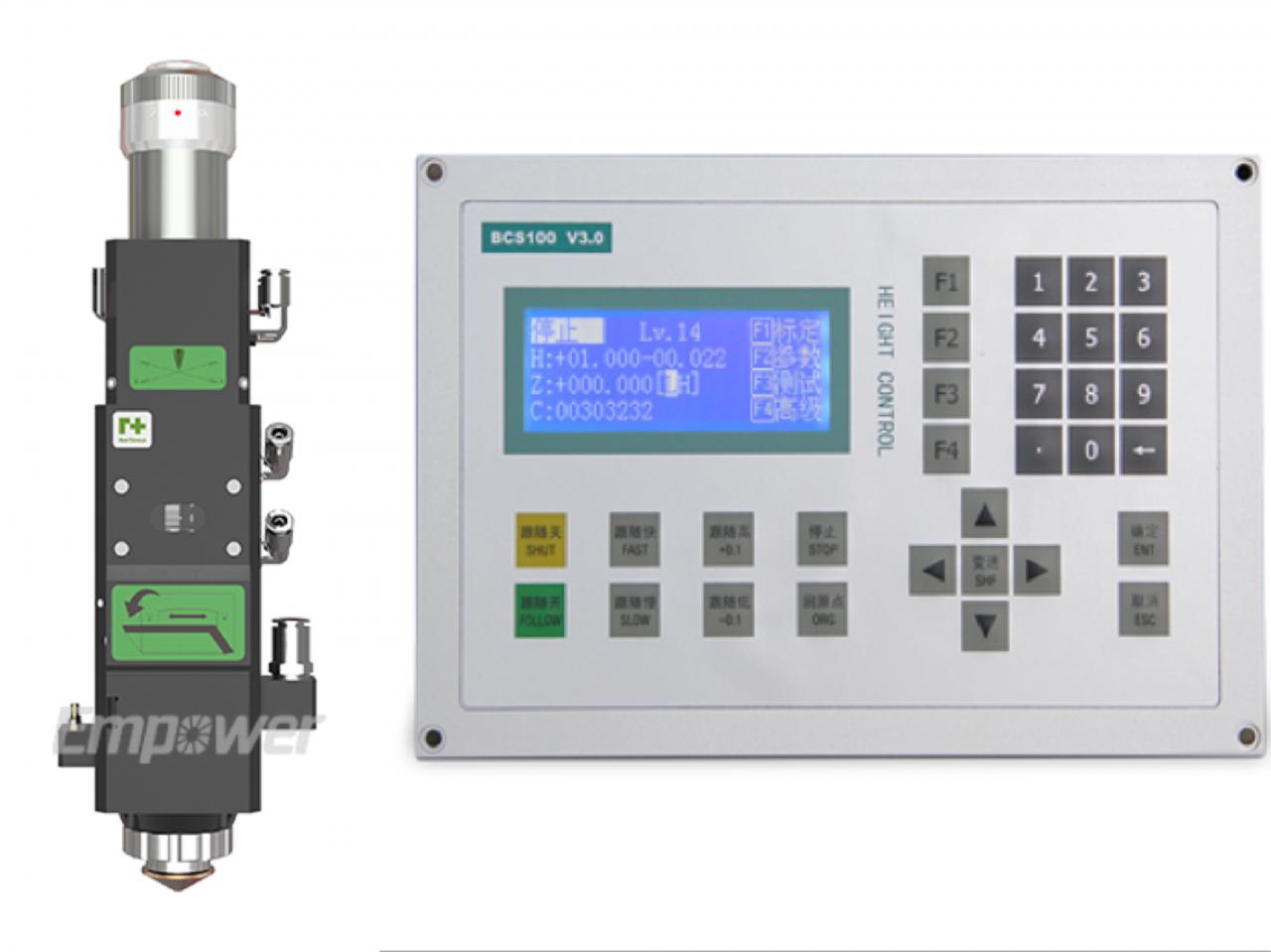

Cabeça de corte e controlador de altura

• Disponível com sensor de altura capacitivo.

• Os sensores de temperatura protegem a óptica e minimizam a chance de superaquecimento.

• 10 mm de movimento da lente para definir o foco.

• Acesso rápido e fácil ao vidro de cobertura.

• Design flexível para otimizar o tamanho do ponto.

• Fluxo de gás de assistência suave.

• Design compacto e leve.

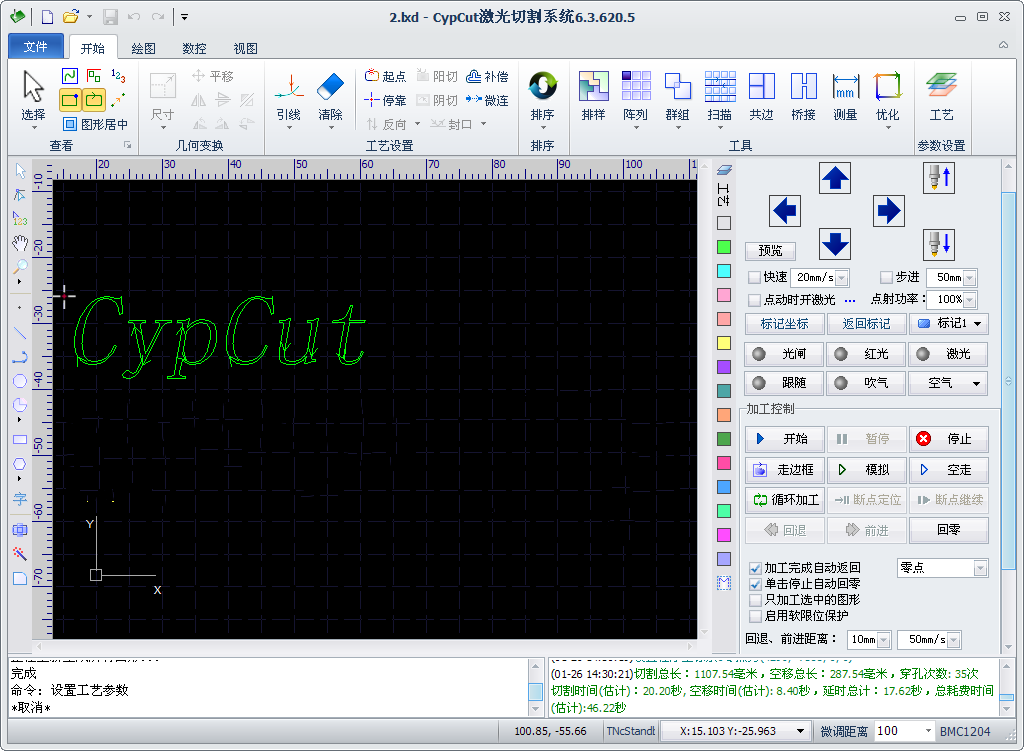

Sistema de corte Cypcut

• Ajuste automático de altura

• Proteção de software

• Controle de potência do feixe de laser

• Função de retomada do ponto de desligamento repentino

• Função de salto de sapo e posicionamento automático de borda

• Resposta em tempo real para evitar atraso de sinal que causa borda arredondada

Especificação

Lista de componentes principais
Não.	Nome do componente	Fabricante -- Local de Origem
1	Máquina-ferramenta	Máquina-ferramenta de soldagem de placas -- Dahan
2	Feixe da Máquina	Viga de alumínio - Dahan
3	Fonte de laser de fibra	Raycus/Max 1000W -- China
4	Cabeça do Laser	Raytools - China
5	Sistema de corte	Chipre -- China
6	Servomotor e driver	Schneider - França
7	Redutor da velocidade	Shimpo - Japão
8	Trilhos de guia	Hiwin -- Taiwan
9	Cremalheira e Pinhão	YYC de Taiwan
10	Válvula proporcional	SMC --Japão
11	Refrigerador	Hanli - China

Especificações
Potência do laser	1000W
Área de corte (mm) (L×W)	3000 mm × 1500 mm
Velocidade máxima de corte (m/min)	120 m/min
Acelerado Máximo	1,5G
Precisão de posicionamento	±0,03mmmm
Precisão de repetibilidade	±0,02 mm
Largura mínima da linha	0,15 mm
Profundidade máxima de corte (aço macio)	12 mm
Aço inoxidável N2	5mm
Alumínio	3mm
Modo de condução	Servo motor importado
Via de transmissão	Cremalheira de engrenagem e pinhão duplo driver importado
Requisitos elétricos	380V/50Hz.60Amp
Consumo de energia	12KW
Peso da peça de trabalho	800kg
Peso	5500kg
Tamanho do contorno (mm)	4800mm×2700mm×1900mm (L×L×H)
Tamanho do contorno com trocador de paletes (mm)	8400mm×3000mm×2100mm (L×L×H)

Vantagens e aplicações

VANTAGENS:

1, economia de custos no consumo de energia/apenas 20-30% da máquina de corte a laser co2 sob a mesma potência.

2, flexibilidade e corte de precisão de peças simples ou complexas

3, adota laser de fibra de marca mundial importado/tempo de vida superior a 100.000 horas

4, servo motor importado e sistema de engrenagem garantem corte de precisão

5, corte de alta qualidade sem necessidade de acabamento extra

6, velocidade de corte mais alta e eficiente, velocidade da placa de corte superior a 10 metros por minuto

7, corte sem contato, o que significa que não há marcas ou contaminação do material

8, capacidade de cortar praticamente qualquer folha de metal

FORMULÁRIOS:

MATERIAIS APLICÁVEIS: Aço inoxidável, aço carbono, aço liga, aço silício, aço mola, alumínio, liga de alumínio, chapa galvanizada e outros tubos e tubos metálicos.

INDÚSTRIA APLICÁVEL: É amplamente aplicado no processamento de tubulações industriais, equipamentos à prova de explosão, indústria militar, indústria química, exploração de petróleo, lâmpadas e lanternas, processamento de metais, ferragens, construção, etc.

Nosso serviço e vantagens

Nosso serviço

1. Dois anos de garantia para esta máquina a laser de fibra e peças de laser de fibra; Um ano de garantia para outras máquinas e peças.

2. 24 horas de suporte técnico online profissional.

3. engenheiro qualificado ajudará o cliente a resolver o problema por tm, whatsapp a tempo quando o problema acontecer.

4. Atualização de software gratuita.

5. Manutenção ao longo da vida e fornecimento de peças sobressalentes.

Nossas vantagens

1. Empresa de Autenticação Alibaba

2. 12 anos de experiência em exportação

3. 20 anos de experiência em fabricação

4. Serviço de OEM e ODM

5. Serviço Online 24 Horas

6. Rede de revendedores em todo o mundo

Detalhes

• Aplicação: CORTE A LASER
• Material Aplicável: Metal
• Condição: Nova
• Tipo de laser: Laser de fibra
• Área de corte: 3000*1500mm
• Velocidade de corte: 120m/min
• Formato gráfico suportado: DXF
• Espessura de corte: 1-10mm
• CNC ou não: Sim
• Modo de resfriamento: REFRIGERAÇÃO A ÁGUA
• Software de controle: Cypcut
• Marca da fonte de laser: Raycus/IPG/Max
• Marca da cabeça do laser: Raytools/Precitec
• Marca do servo motor: Yaskawa
• Marca do trilho guia: HIWIN
• Marca do sistema de controle: Cypcut
• Peso (KG): 5500 KG
• Principais pontos de venda: Longa vida útil
• Marca de lentes ópticas: Raytools
• Garantia de 1 ano
• Indústrias aplicáveis: fábrica, processamento de chapas metálicas
• Relatório de Teste de Máquinas: Fornecido
• Inspeção de saída de vídeo: Fornecido
• Garantia dos componentes principais: 2 anos
• Componentes principais: fonte de laser
• Velocidade máxima de corte (m/min): 120 m/min
• Acelerado Máximo: 1.5G
• Precisão de posicionamento: ±0,03mmmm
• Precisão de repetibilidade: ± 0,02 mm
• Largura mínima da linha: 0,15 mm
• Profundidade máxima de corte (aço suave): 12mm
• Aço inoxidável N2: 5mm
• Alumínio: 3mm
• Requisitos elétricos: 380V/50Hz.60Amp
• Tamanho do contorno com trocador de paletes (mm): 8400mm*3000mm*2100mm (L*W*H)
• Certificação: Sgs
• Serviço pós-venda fornecido: suporte online, peças de reposição gratuitas, suporte técnico de vídeo
• Serviço pós-garantia: suporte técnico de vídeo, sem serviço, suporte online, peças de reposição, manutenção de campo e serviço de reparo
